Savupiipun korkkien kuvaus ja niiden valinta

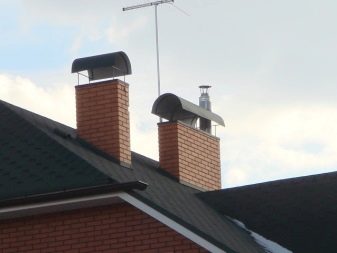

Talo, jossa on takka, liesi tai kattila, on välttämättä varustettu savupiipulla, joka menee katon läpi ulkoympäristöön. Jos katsot yksityisten rakennusten kattoja, näet kuinka erilaiset metallirakenteet sijaitsevat putkien yläpuolella. Nämä ovat korkit. Tässä artikkelissa kerromme sinulle, mitä ne ovat, mitä ne ovat ja kuinka asentaa ne itse..
Ominaisuudet ja tarkoitus
Savupiipun päähän asennettu huppu muistuttaa sateenvarjoa tai visiiriä. Se voi näyttää yksinkertaiselta ja käytännölliseltä tai näyttävältä ja epätavalliselta.. Tarkasteltaessa talojen kattoja voidaan huomata, että kaikilla putkilla ei ole suojaavaa sateenvarjoa..
Tämä johtuu siitä, että tämä savupiippu sisältää hyvät ja huonot puolensa..
Hyödyt ja haitat
Tuote voi vaikuttaa tiiliputken koristeelliselta viimeistelyltä, mutta itse asiassa korkki suorittaa varsin käytännöllisiä toimintoja..
- Savupiipun yläpuolella oleva rakenne suojaa sateelta ja lumelta.
- Se estää lehtiä, pieniä oksia ja muita roskia pääsemästä savupiippuun.
- Jos korkki venytetään putken päälle, linnuilla ei ole mahdollisuutta tehdä pesää siihen..
- Ajan myötä ulkoisen ympäristön kielteiset vaikutukset tuhoavat pään tiilimuurauksen. Hupun tehtävänä on laajentaa katolle tulevan putken suorituskykyominaisuuksia.
- Voimakkaiden tuulenpuuskojen aikana voi muodostua käänteinen työntövoima, jonka suojaava visiiri estää ilmavirtojen uudelleen jakamisen..
- Koriste -esineistä tulee todellinen katon koriste. Joskus niihin lisätään kaunis tuuliviiri. Sen avulla voit aina selvittää tuulen suunnan..
Huolimatta siitä, kuinka tärkeää on pitää suojakorkki savupiipun päällä, kaikki eivät pidä sitä tarpeellisena. Useat negatiiviset tekijät pakottavat jotkut yksityisten talojen omistajat olemaan käyttämättä tätä mallia.. Haittoja on vähän, mutta ne ovat merkittäviä.
- Huppu, joka on asennettu lähtevän savun ja palamistuotteiden tielle, viivästyttää niitä jossain määrin. Tämä näkyy erityisesti silloin, kun huonosti valittu malli kaventaa kanavaa.
- Polttoaineen palamisen aikana muodostuu vesihöyryä. Se nousee savun mukana ja tiivistyy aurinkoverhon sisäpinnalle. Talvella tämä johtaa jääpuikkojen muodostumiseen, jotka voivat tukkia savupiipun kanavan. Jotkut nykyaikaiset savukaasukanavat on varustettu erityisellä osastolla, joka kerää kosteutta, ja tämän avulla voit tasoittaa kondenssiongelman..
- Ohuesta materiaalista valmistetut korkit palavat viiden vuoden sisällä ja ne on vaihdettava.
Edellä esitettyjen argumenttien perusteella jotkut omistajat pitävät tuotteen kustannuksia perusteettomina, mistä voi olla hyötyä paitsi ongelmia..
Design

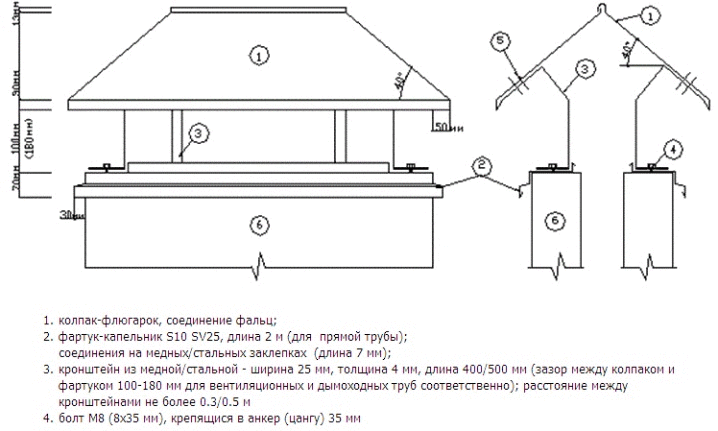

Katsotaan nyt, miten savupiipun korkki toimii.. Se koostuu useista elementeistä.
- Tuulilasin korkki (suojaava sateenvarjo). Tämä on osa, jonka näemme venytettynä putken yli. Siinä on erilaisia muotoja ja malleja, mutta kaikkien niiden on suojattava savupiippua ulkoisen ympäristön negatiivisilta ilmenemismuodoilta..
- Dropper -esiliina. Tämä elementti suojaa putkenpäätä kosteudelta, joka aiheutuu pisaran pomppimisesta korkista sateen aikana..
- Kannattimet. He pitävät sateenvarjoa esiliinan päällä luoden riittävän tuuletustilan väliin. Kiinnikkeiden lukumäärä määräytyy visiirin mittojen mukaan, ja niiden välinen etäisyys on 30-50 cm.
- Ankkuripultteja.
Toimintaperiaate
Suojatoiminnon lisäksi korkki suorittaa myös muita tärkeitä töitä.. Järjestelmän toimintaperiaate on seuraava: ilmavirta ohjataan liesituulettimen lieriömäisillä seinillä ympyrässä ja työnnetään ylöspäin. Tällä hetkellä savu imetään sisään ja vedetään ulos savupiipusta, mikä mahdollistaa voimakkaamman ilman liikkeen itse savupiipussa. Kellon alle muodostunut alennetun paineen alue mahdollistaa sen, että palotilasta tuleva savu pääsee ryntämään kohti sitä..
Niiden, jotka päättävät, että putkikorkki on tarpeen, tulee tutustua sääntelyasiakirjoihin ja SP 7.13130.2013. Niissä on huomattava, että visiirin muoto ei saisi vaikuttaa laskettuihin työntövoiman normeihin, pahentaa ilmavirtojen poistoprosessia. Savupiipun monimutkaisempia rakenteita suunnitellaan jo katon suunnitteluvaiheessa..
Lajien yleiskatsaus

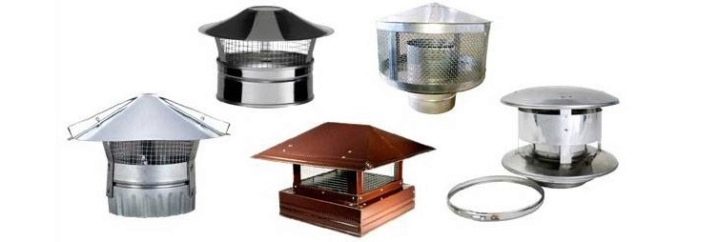

Nykyaikaisilla kehittäjillä on laaja valikoima savupiippujen korkkeja. Näitä tuotteita valmistetaan eri muodoissa: ne ovat koristeellisia, tuuliviivalla, kiinteitä tai taitettavia, kipinänsuojaimilla. TO
Lasit voidaan luokitella suunnittelun ja muodon mukaan.
Suunnittelultaan
Tällaisilla järjestelmillä on erilaisia suunnitteluominaisuuksia.. Yleisimmät ovat seuraavat tyypit.

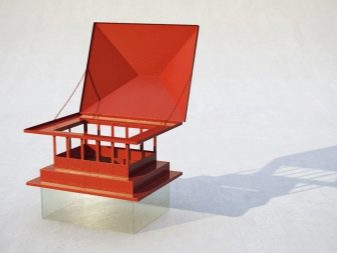

- Avautuvalla kannella. Kätevä muotoilu helpottaa savupiipun huoltoa.

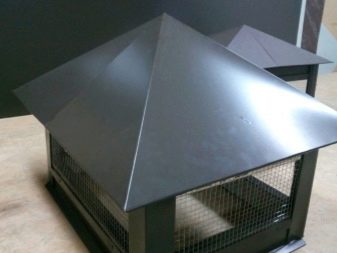

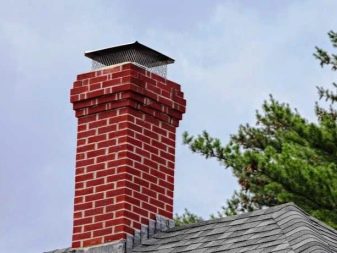

- Kipinänsammuttimella. Tuote sisältää metalliverkosta valmistetut seinät, jotka on peitetty korkilla. Suoja on asennettu kylpyammeiden savupiippuihin, joissa kipinät sammutetaan onnistuneesti kipinänsammuttimen verkkoseiniä vasten.

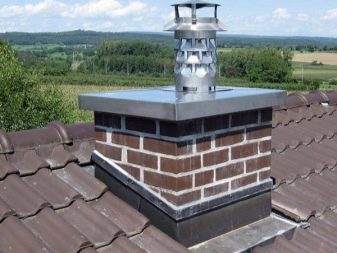

- Ohjaimen kanssa. Savupiippu, jossa on ohjain parhaalla mahdollisella tavalla, säätelee ja parantaa vetoa. Tämä laite lisää uunin tai kattilan tehokkuutta 20%..
- Usein putket on koristeltu taottuilla tai veistetyillä rakenteilla., täydennetty tuuliviivalla.
Lomakkeen mukaan
Laaja valikoima hupun muotoja antaa sinun valita talon arkkitehtonisiin ominaisuuksiin sopivan vaihtoehdon. Joskus savupiipun muoto toistaa mökin katon ääriviivat ja on pääty, lonkka, tasainen, lonkka. Löydät myös pyöreitä, lantiollisia, holvisia, tornin muotoisia korkkeja.

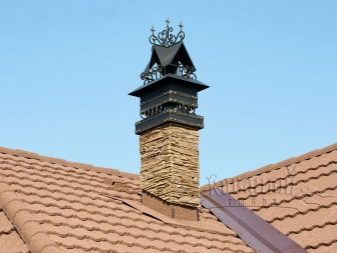

Joskus suojarakenteet näyttävät niin vaikuttavilta ja epätavallisilta, että niistä tulee todellinen rakennuksen koriste.. Tämän vakuuttamiseksi riittää, että tutustut valikoimaan valokuvia vastaavista tuotteista..

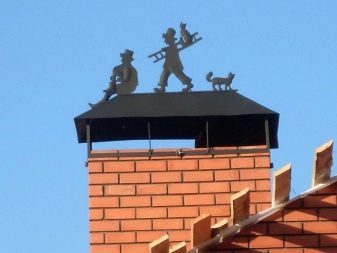

- Voit harkita mielenkiinnolla juonen kohtauksia ihmisten tai eläinten elämästä, jotka on esitetty kuvioiden muodossa visiirin pinnalla..

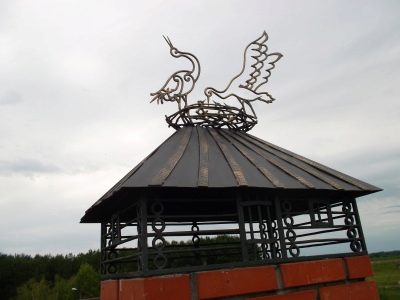

- Korkki, joka on kruunattu haikaranpesällä, jossa on lintujen siluetteja, pidetään mestarin talon onnen merkkinä. Heidän perheensä läsnäolo katolla on yhtä symbolinen kuin hevosenkenkä etuovessa..

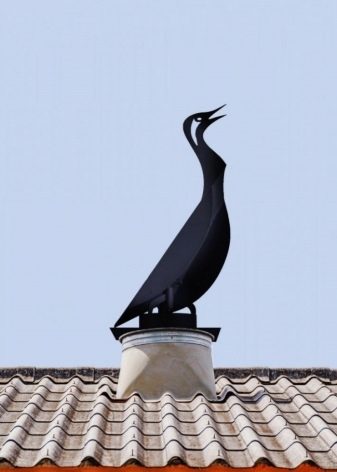

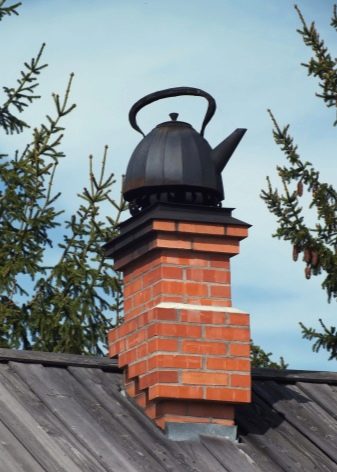

- Joskus visiiri muuttuu veistokselliseksi linnun, teekannun tai muun hahmon kuvaksi. Tällaista tuotetta on paljon miellyttävämpi katsoa kuin tavallinen korkki..

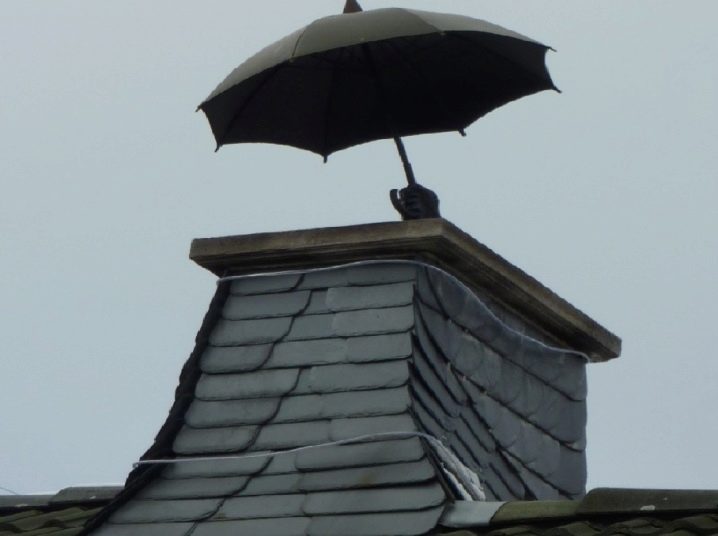

- Tällainen ylellinen muotoilu voi näkyä omistajalta, joka ottaa “suojaavan sateenvarjon” käsitteen kirjaimellisesti.

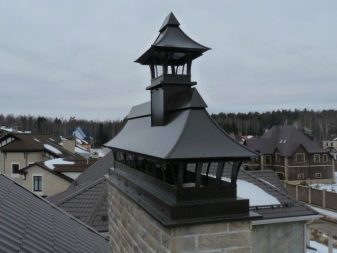

- Hienostunut korkkimalli, joka muistuttaa taloa, jossa on oma savupiippu, joka johti savupiipun yläosaan.

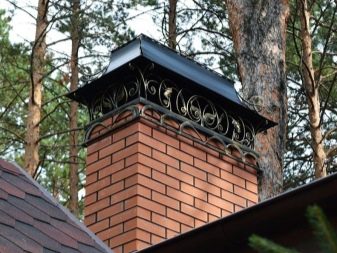

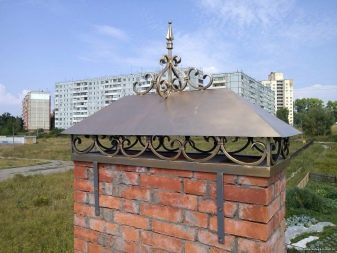

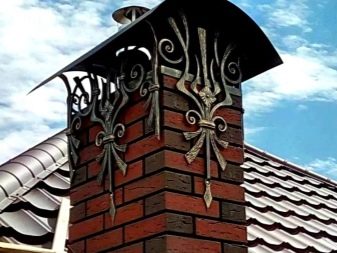

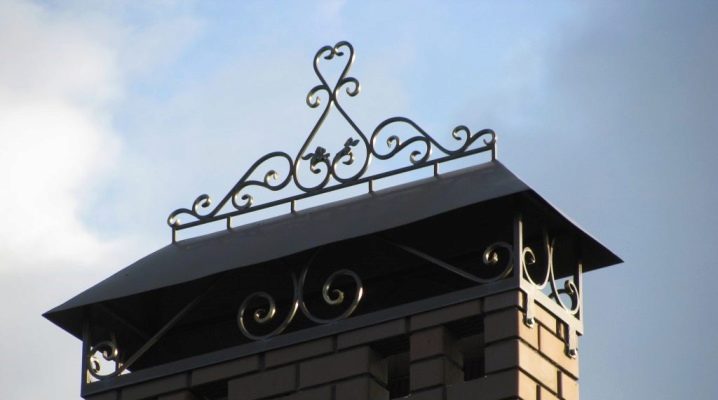

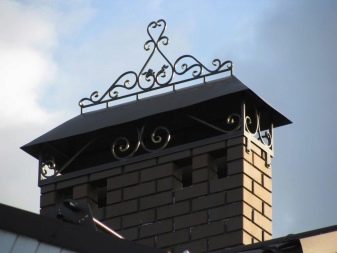

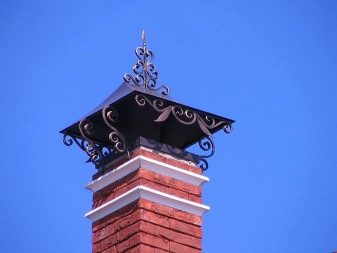

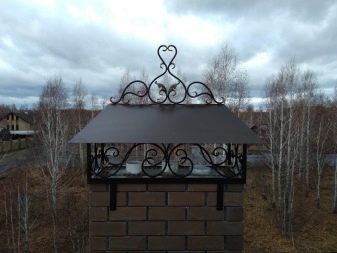

- Rakennuksen ulkopuolella olevat taotut rakenteet tukevat täydellisesti katoksen ulkonäköä savupiipun kanavan päällä.

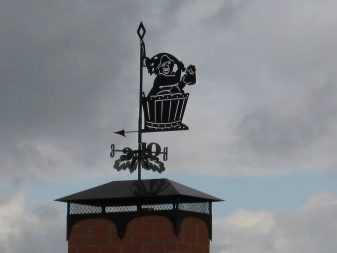

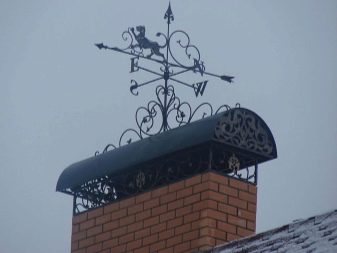

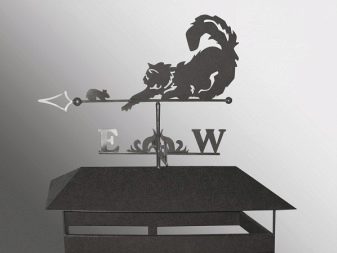

- Tuuliviivateema ei ole harvinaista suojakorkille. Pyörivät luvut paitsi koristavat talon korkeinta kohtaa, mutta antavat myös mahdollisuuden selvittää tuulen suunnan.

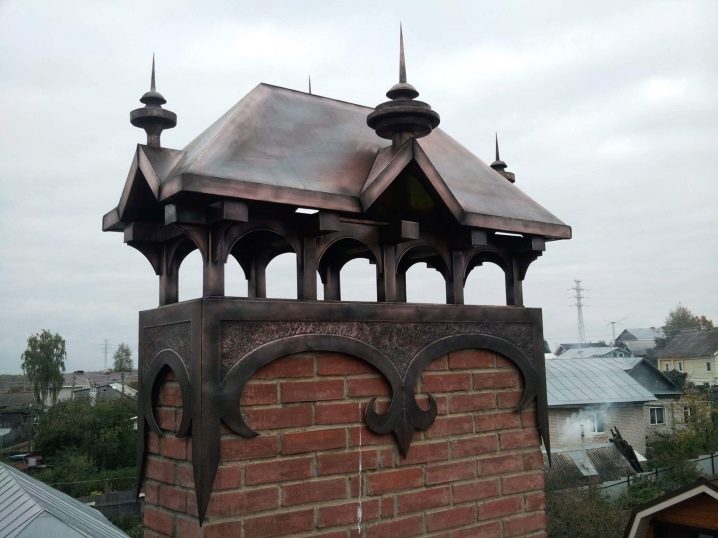

- Ja tämä putki on koristeltu hämmästyttävän kauniilla kuparikappaleella, jossa on neljä tornia pyöreillä torneilla..
Materiaalit (muokkaa)
Paikoissa, joissa savupiippu johdetaan ulos katon pintaan, putken ja kattomateriaalin väliin voi muodostua rako. Tilanne ratkaistaan silikonikartion avulla, jonka mitat ja muoto valitaan erikseen putkelle. Silikoni kestää jopa +300 asteen lämpötiloja ja luo samalla tarvittavan tiiviyden.
Sitten suojakansi asennetaan savupiipun päälle. Materiaalin, josta se on valmistettu, on kestettävä eri voimakkuuden sääolosuhteita ja haalistumista. Hupun löytäminen katolta vaikeuttaa sen huoltoa, joten on parempi valita malli, joka on kalliimpi mutta kestävämpi. Suojat on valmistettu seuraavista materiaaleista.
- Kupari. Yleisimmin käytetään kupariseoksia. Kaikista materiaaleista sitä pidetään luotettavimpana. Laadukkaalla visiirin asennuksella tuote voi kestää jopa 70 vuotta.
- Ruostumaton teräs. Se erottuu myös kestävyydestään, kestää jopa 50 vuotta ja on halvempaa kuin kupari. Uskollinen hinta ja kestävyys tarjoavat tuotteille vakaan suosion.
- Titaaniseokset. Pehmeä, mutta vahva ja kestävä metalli. Lippikset ovat hyvälaatuisia.
- Cink -teräs. Tästä seoksesta valmistetut visiirit voivat kestää jopa 20 vuotta. Mutta jos tuotteessa käytetään ohutta metallilevyä, palaminen tapahtuu paljon nopeammin..
Valintavinkkejä
Kun valitset hupun savupiippuun, kiinnitä huomiota seuraaviin seikkoihin:
- putken materiaali;
- polttonesteen tyyppi;
- ulostulon mitat ja muoto.
Kaikki nämä tekijät on tärkeää ottaa huomioon, koska savun mukana poistuvien palamistuotteiden lämpötila määräytyy polttoaineen tyypin mukaan. Rakennusmateriaali reagoi eri tavalla lämpötilalukemiin.
Suorakulmaisista tai neliömäisistä tiilistä valmistetut savupiiput voivat aiheuttaa turbulenssia ja heikentää vetoa.
Tiilimuurauksen karkeat pinnat pitävät noen ja noen itsessään, mikä ajan myötä johtaa kanavan kaventumiseen. Myös tässä tapauksessa pito heikkenee..
Tällaisessa tilanteessa paras hankinta olisi huppu, jossa on ohjain.. Se parantaa savupiipun veto -ominaisuuksia ja lisää kattilan tehokkuutta.. Ohjain ei anna kosteuden laskeutua putken seiniin, mikä suojaa sitä pölyltä ja noelta. Tällainen laite luo visiirin alle alennetun paineen alueen, johon palamistuotteet ja savu ryntäävät aktiivisesti.
Nyt selvitetään, mitä korkkia tarvitaan keraamisiin putkiin tai sandwich-tyyppisiin rakenteisiin (putki putkessa). Ne sijoitetaan yleensä kiinteän polttoaineen kattiloihin. Tuotteilla on sileä pinta ja ne on usein varustettu lokerolla kondensaatin keräämiseksi, mikä estää suurelta osin noen kertymisen putkien seinille. Työntövoiman vakauteen vaikuttaa rakenteen korkeus: sen on oltava vähintään 8 metriä. Jos savupiippua on vähennettävä, voit asentaa hupun, jossa on ohjain. Putkea vähennetty 20%säilyttäen samalla vetovoiman.
Kaasugeneraattorikattilaan, jossa poistuvat haihtuvat aineet poltetaan erikseen, on asennettava visiiri, jossa on avoin suutin. Kun se on täysin suojattu ulkoiselta ympäristöltä, se ei häiritse savun poistamista alhaisissa lämpötiloissa. Sama korkki sopii dieselkattilaan..
Kartiomainen sateenvarjo, jossa on avoin suutin, on tarpeen korkean hyötysuhteen kattiloille, joille perinteinen pyramidi on vasta -aiheinen.. Pyöristetty kartiomalli on vähemmän altis jäätymiselle. Kun asennat rakennetta savupiippuun, sinun on määritettävä optimaalinen etäisyys päähän.
Liian koholla oleva visiiri ei suojaa kanavaa roskilta ja linnuilta, ja jos asetat sen matalaksi, saatat saada vetoon liittyviä ongelmia..
Asennussäännöt
Useimmissa tapauksissa yksityisten talojen omistajat haluavat ostaa valmiita liesituulettimia, jotka täyttävät savupiippujensa vaatimukset.. Mutta ystävät, jotka tekevät kaiken omin käsin, voivat tehdä visiirin itse.
Työkalut ja materiaalit
Ennen työn aloittamista sinun on ostettava sinkitty rautalevy tai muu sopiva materiaali etukäteen, kerättävä tarvittavat työkalut. Työskennelläksesi tarvitset seuraavat asiat:
- metallilevy, jonka paksuus on 0,6-0,8 mm;
- sakset metallin veistämiseen;
- kumivasara;
- metalliset kulmat;
- hitsauskone;

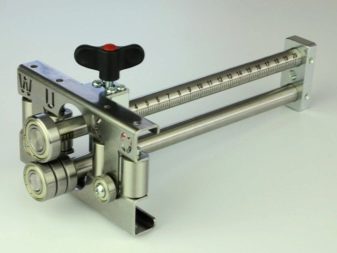

- listogib;
- niitit.
Työprosessi

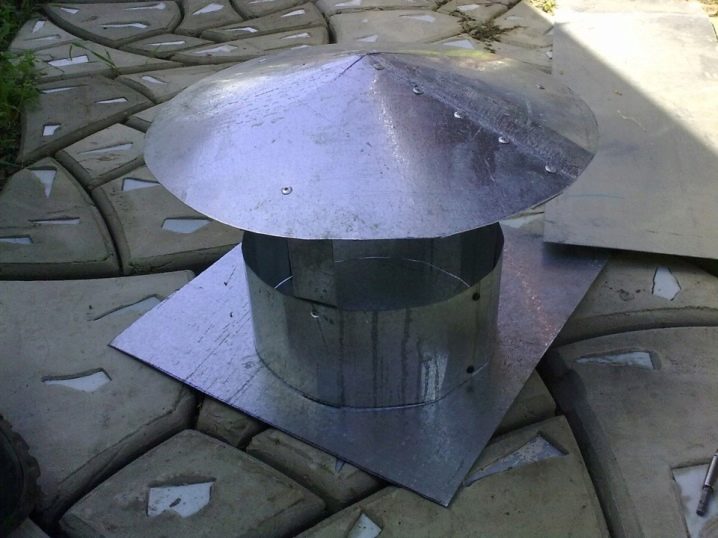

Ensin sinun on tehtävä luonnos tulevasta korkista. Kun tiedät putken pään parametrit, sinun on laskettava tuotteen mitat siten, että visiirin pinta on joka puolella limittäin savupiipun yläosan kanssa 10 cm. On tärkeää tietää sekä putken ulko- että sisäosan mitat, jolloin korkki sopii täydellisesti. Seuraavaksi suoritetaan seuraavat toimenpiteet.
- Visiirikuvio on tehty pahvista.
- Laita se metallilevylle ja piirrä huopakynällä.
- Pinta leikataan piirrettyjä viivoja pitkin metallisaksilla.
- Muotoile laatikko talon muodossa, kiinnitä kulmilla ja niiteillä.
- Piirustus siirretään kuvion avulla metallille ja tiputin leikataan pois. Esiliina muodostetaan listogibin osallistuessa. Kiinnitykseen käytetään niittejä..
- Kiinnikkeet leikataan useiden senttimetrien levyisiksi metallinauhoiksi. Visiiri ja tippa on yhdistetty yhdeksi rakenteeksi, jolloin pidikkeiden välinen etäisyys on enintään 50 cm, tämä työ suoritetaan hitsaamalla.
- Valmis rakenne on maalattu sopivalla värillä ja kiinnitetty savupiippuun.
Ennen kuin kiinnität korkin omaan putkeen, sinun on tutustuttava säädöksiin.. Koristeellisten ja suojaavien ominaisuuksien lisäksi tuote vaikuttaa palamistuotteiden poistamiseen ulkoiseen ympäristöön. Tätä varten on tärkeää tietää lasketut vetoprosentit..
