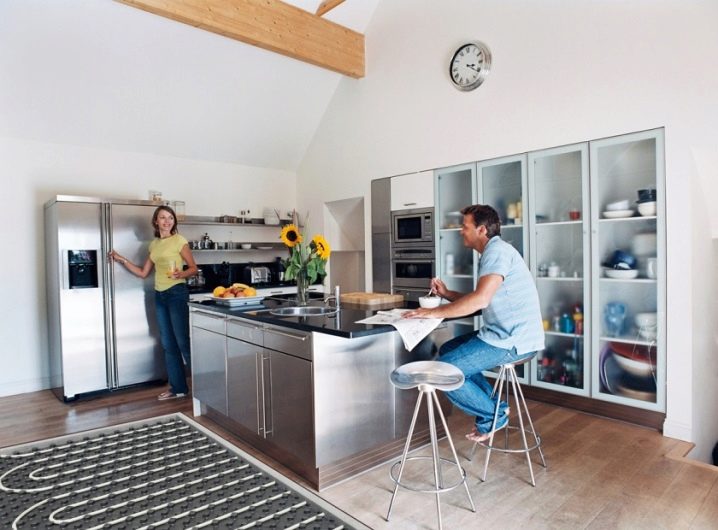

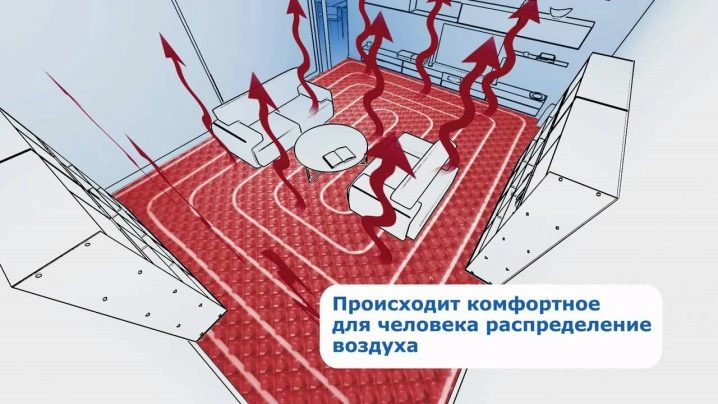

Lämpö talossa on välttämättömyys, jota jokainen ihminen tarvitsee. Tilan lämmitykseen on olemassa suuri määrä menetelmiä ja laitteita. Yksi niistä on lattialämmitysjärjestelmä. Sitä käytetään laajalti asuin- ja sosiaalipalveluissa. Lämpimän lattian järjestämisessä ei ole erityisiä vaikeuksia, joten monet ryhtyvät tämän idean toteuttamiseen ilman asiantuntijoita. Tänään käsittelemme pumpun valintaa, jota pidetään lämpimän lattian pakollisena osana..

Ominaisuudet

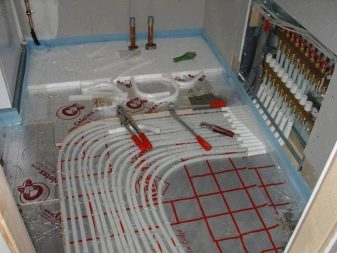

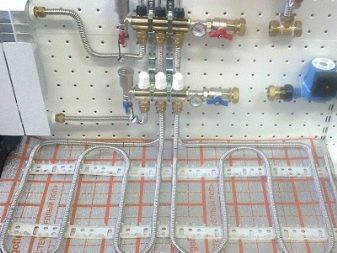

Vesipohjaisen lattialämmityksen rakenne koostuu suuresta määrästä putkia, joissa on mutkia monissa paikoissa. Vesi ei voi liikkua itsenäisesti tällaisen järjestelmän läpi, joten on tarpeen asentaa keskipakopumppu, joka kiertää jäähdytysnestettä. Vesi menettää lämpöenergiansa, mikä johtaa järjestelmän paineen muutokseen. Kiertopumppu kuuluu keskipakolaitteiden ryhmään. Sen toiminta riippuu sähkömoottorista ja juoksupyörällä varustetusta akselista..

Kotelon valmistukseen käytetään erilaisia ​​materiaaleja: ruostumatonta terästä, valurautaa, erilaisia ​​polymeerejä. Lämpimän lattian tiiviys ei ole ominaista: ilmaa kerääntyy järjestelmän sisään käytön aikana.

Tämä tilanne liittyy hapetusprosesseihin, joita ennen valuraudalla ei ole suurta vastustuskykyä. Siksi on parempi olla valitsematta tällaisia ​​pumppuja..

Lämmitysjärjestelmään liittämistä varten pumppukotelossa on pari suutinta. Lisäominaisuus on tuuletusaukko, jonka avulla ilma voidaan poistaa järjestelmästä. Jos sitä ei ole, käyttäjän on irrotettava rungon mutteri itse, jolloin järjestelmästä kertynyt ilma vapautuu. Jotta löydät pumpun, joka vastaa juuri sinun tarpeitasi, sinun on ymmärrettävä tämä aihe hyvin. Kaikki tämä löytyy alta..

Mihin sitä tarvitaan?

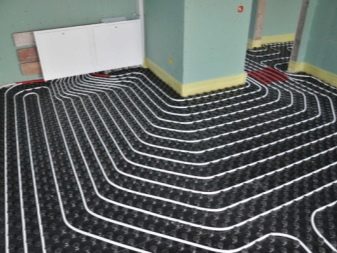

Lattialämmitysjärjestelmä koostuu kapeista putkista, jotka taipuvat usein ja voimakkaasti asennuksen aikana. Tällainen monimutkainen rakenne ei salli jäähdytysnesteen vapaata kiertoa. Tähän kannattaa myös lisätä jäähdytysnesteen enimmäislämpötila., joka ei saa ylittää 40 astetta. Tällaisissa olosuhteissa järjestelmän tehokkuuden ja toimivuuden saavuttaminen on ongelmallista..

Kaikki toimintahäiriöt vaikuttavat kielteisesti vesipiirin kuntoon ja aiheuttavat ilmataskuja. Tällaisten ongelmien välttämiseksi on välttämätöntä asentaa pumppu.. Tämä mekanismi vastaa seuraavista tärkeistä kohdista:

  • luoda oikea paine ja pitää se oikealla tasolla;
  • veden kierron varmistaminen;
  • keskeytymätön työ;
  • tehokas lämmönsiirto;
  • ilman ruuhkautumisen puute;
  • ongelmien ehkäisy.

Kaikki tämä on mahdollista valitsemalla oikea pumppu, joka vastaa tarkasti järjestelmän parametreja ja käyttäjän vaatimuksia. Harvinaisissa tapauksissa lattialämmitysjärjestelmä voi toimia normaalisti ilman pumppua.. Tällaisia ​​tilanteita esiintyy, vaikkakin harvoin:

  • työ keskuslämmityksestä;
  • järjestelmän liittäminen kuuman veden syöttöön (huoneistoissa näihin tarkoituksiin valitaan usein pyyhekuivain);

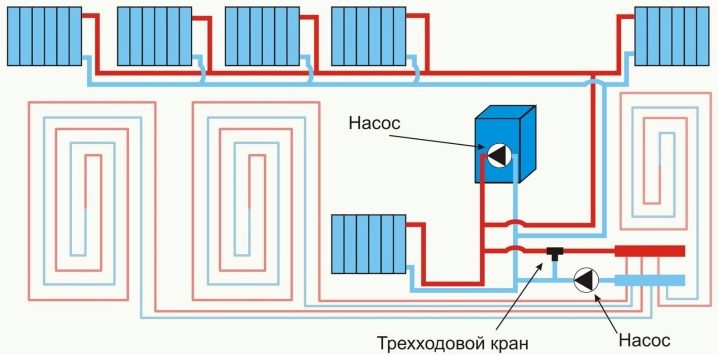

  • kaasukattilassa on mahdollisuus yhdistää samanaikaisesti useita vesipiirejä.

Näkymät

Kaikki lattialämmitykseen tarkoitetut kiertovesipumput ovat samanlaisia. Tietenkin jokainen valmistaja haluaa luoda ainutlaatuisen tuotteen, mutta toistaiseksi kukaan ei ole onnistunut tekemään läpimurtoa tällä alalla. Yleistä luokitusta sovelletaan kaikkiin malleihin tutkittuaan, mikä on helpompaa valita kiertovesipumppu.

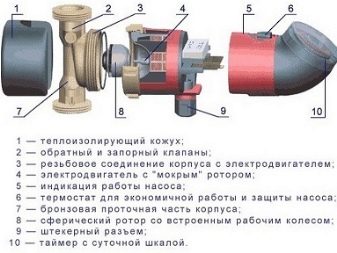

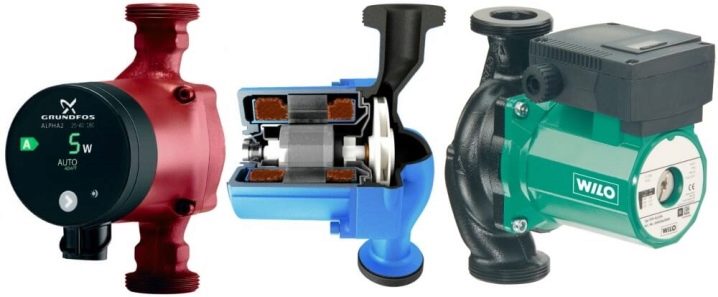

Märkä roottori

Tämäntyyppiset laitteet ovat minimoottoreita. Niiden mitat pienenevät, koska juoksupyörä on lähellä roottoria. Joissakin malleissa nämä kaksi elementtiä sijaitsevat samassa kotelossa. Jotta vesi ei pääse moottoriin, valmistajilla on luotettava öljytiiviste käyttöakselilla. Ne luovat sen erittäin vahvasta kumista, joka kestää hyvin ulkoisia tekijöitä..

Joissakin malleissa on tupla vedeneristys. Koska moottori on pieni, se voidaan asentaa lämmitettyyn huoneeseen. Se toimii hiljaa, kuluttaa vähän virtaa ja on kevyt.

Kuivan kanssa

Kuivaroottorilaitteissa on erillinen kotelo käyttöelementtejä varten. Ne ovat siksi erittäin voimakkaita ne valitaan suuriin tiloihin.

Tällaisten pumppujen asentamiseen tarvitaan erillinen tekninen huone (useimmiten se on kattilahuone). Asennus suoritetaan erillisellä kehyksellä.

Näiden laitteiden paino on vaikuttava, työhön liittyy melua, on suositeltavaa käyttää niitä suurilla alueilla, joten niitä valitaan harvoin yksityisiin rakennuksiin. Kuiva roottoripumput on varustettu lisäsarjalla sähkökomponenteille.

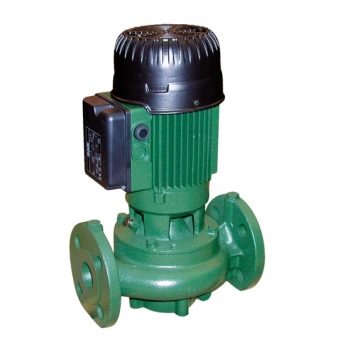

Teollinen

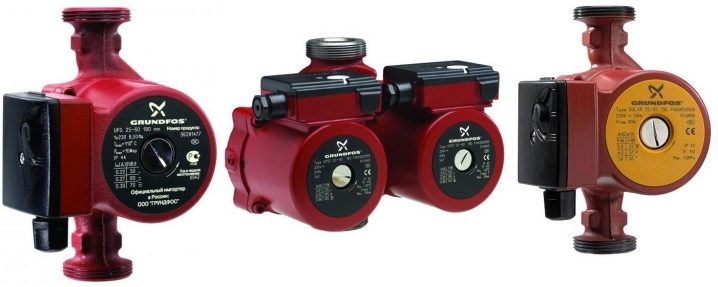

Tällaisia ​​kohteita varten valmistetaan saman nimisiä pumppuja. Ne kiinnitetään yhdistämällä laipat, joiden halkaisija on yli 50 mm. Tällaisilla pumpuilla on kaksinkertainen rakenne, mikä on kätevää vaikeissa pakkasissa ja järjestelmän lisääntyneessä kuormituksessa. Toinen pumppu aktivoituu oikeaan aikaan, minkä seurauksena tehokkuus kasvaa, jäähdytysneste kiertää aktiivisemmin järjestelmän läpi.Jos yksi moottori rikkoutuu, voit käynnistää toisen.

Mallit luokitellaan nopeuksien määrän mukaan. Yksinopeuksiset versiot on suunniteltu toimimaan yhden lämpötilajärjestelmän kanssa. Monivaihteiset on suunniteltu toimimaan missä tahansa monilämpöisessä lämmitysjärjestelmässä (eri kohteiden lämmittämiseen).

Tasainen lämmönsiirto on tarpeen varmistaa jäähdytysnesteen vakaa nopeus.

Miten valita?

Jotta et erehtyisi valinnassa, sinun on tutkittava ammattilaisten neuvoja, jonka olemme valinneet sinulle:

  • Pumppu on ostettava samanaikaisesti kaikkien tulevan järjestelmän rakenneosien kanssa. Tämä maksimoi järjestelmän tehokkuuden ja varmistaa sen kestävyyden. Korjaustyöt tulevat kalliiksi, joten on parempi suojautua heti.
  • Pumpun valinnan tulee perustua yksikön suorituskykyyn. Tämä parametri voi näyttää suorituskyvyn litroina tai kuutiometreinä. Kaikki riippuu järjestelmässä olevan jäähdytysnesteen määrästä. Kerromme tämän arvon 3: lla ja saamme vaaditun pumpun suorituskyvyn.

  • Pää on valittava järjestelmän muodostavien putkien parametrien mukaisesti (ottaen huomioon halkaisija, pituus, materiaali).
  • Pieni pumppu on helpompi sijoittaa sisätiloihin, mutta yksikön koko riippuu suoraan sen kapasiteetista. Pieni pumppu – rajoitettu teho.
  • Vaihe vaikuttaa myös pumpun valintaan. Yleensä yksivaiheiset yksiköt valitaan yksityisiin tiloihin. Teollisuusalueet edellyttävät kuitenkin pumppujen asentamista kolmivaihemoottorilla..
  • Ulkomaiset pumput eivät aina ole parempia kuin kotimaiset vastaavat. Valmistajamme tuotteet on suunniteltu alueellemme tyypilliseen heikkoon veden laatuun ja käyttötapoihin..

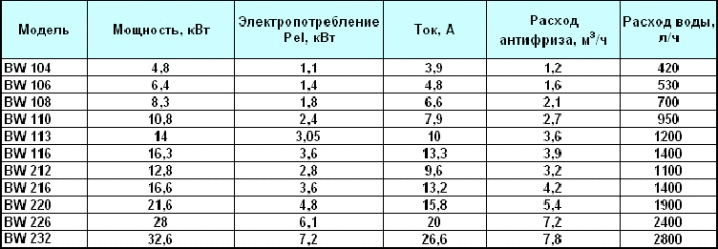

Kuinka laskea teho oikein?

Et voi varustaa järjestelmää ensimmäisellä haluamallasi pumpulla ja kytkeä se jakotukkiin. Sen parametrien on vastattava selvästi järjestelmän vaatimuksia. Tätä varten tehdään laskelmia, joiden avulla voidaan määrittää tarvittavat tehon ja yksikön pään indikaattorit..

Tehon määrittämiseksi on käytettävä kaavaa Q = 0,86 × Pн / (tpr.t – trev.t), jossa:

  • Q on jäähdytysnesteen virtausnopeus tunnissa, kuutiometreinä mitattuna;
  • Pн – piirin maksimitehon ilmaisin, mitattuna kilowatteina;
  • tpr. t on jäähdytysnesteen lämpötilan syöttö;
  • torev. t on jäähdytysnesteen lämpötila ulostulossa.

Jos ääriviivoja on useita, sinun on laskettava kokonaisindikaattori, jossa jokainen otetaan huomioon. Kaava sisältää jäähdytysnesteen lämpötilaeron tulo- ja poistoaukossa. Tämä indikaattori muodostuu seuraavista indikaattoreista riippuen:

  • Järjestelmän pituus vaikuttaa suoraan lämpötilaeroon. Muotoa lisäämällä lämmitykseen tarkoitettu alue kasvaa. Tämä johtaa lämpöenergian kulutuksen kasvuun ja huomattavaan lämpötilaeroon..

  • Lattianpäällysteen lämmöneristys on järjestettävä korkealle tasolle erityisesti pohjakerroksen tilojen osalta. Jos eristystekniikkaa on rikottu, energia käytetään maaperän, ei huoneen lämmitykseen. Tässä tapauksessa lämpöhäviö on valtava. Tämä kerroin näkyy pumpun toiminnassa.
  • Ilmastollinen sijainti vaikuttaa myös lämpötilaeroon ja laitteiden vaadittuun kapasiteettiin. Pohjoisilla alueilla tarvitaan suurempi tehoreservi. Eteläisillä alueilla voit säästää hieman tästä indikaattorista..

Ei vain tehon kannalta, sinun on valittava pumppu. Myös veden nopeus on laskettava. Tämän osoittimen on voitettava järjestelmän sisällä olevan veden aiheuttama hydraulinen vastus.. Hydraulisen vastuksen arvoon vaikuttavat useat tekijät:

  • ääriviivan pituus;
  • putkiosan ilmaisin;
  • veden kiertonopeus.

Valvontajärjestelmä ja työn edistyminen

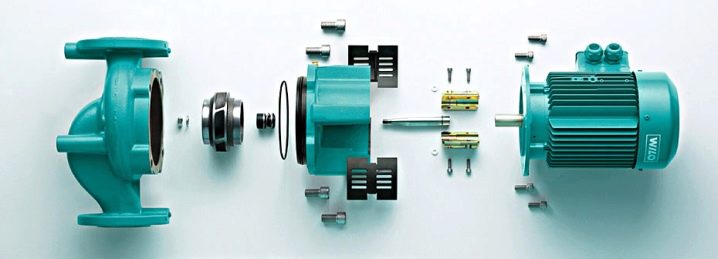

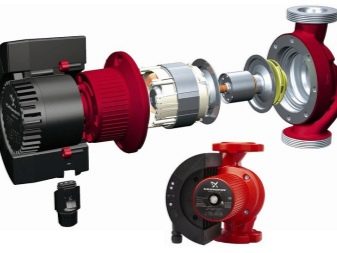

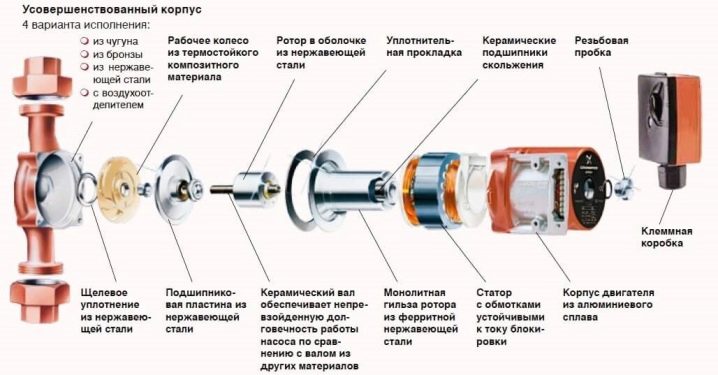

Pumpun pohja on runko ja moottori (roottori). Se on ruuvattu kotelon sisäpintaan. Siipipyörä sijaitsee moottorin akselilla. Nämä tiedot riittävät tavalliselle käyttäjälle, eikä sinun tarvitse tietää enemmän..

Pumpun käyttö järjestelmässä on erittäin yksinkertaista. Vesi tulee koteloon, juoksupyörä sieppaa sen ja heittää ulos voimalla vastakkaiseen suuntaan. Monet pumput on varustettu nopeudensäätötoiminnolla. Tässä tapauksessa on mahdollista saavuttaa työprosessin optimointi, mikä mahdollistaa lämmön taloudellisen käytön..

Pumpun ohjausprosessi voidaan suorittaa useilla tavoilla:

  • Mekaaninen säätömenetelmä edellyttää, että käyttäjä hallitsee tilannetta ja puuttuu säännöllisesti pumppuun. Tätä varten kehossa on erityinen mekanismi. Tällaiset yksiköt ovat edullisia, mutta eivät erityisen käteviä käyttää, vaikka voit sietää tällaisia ​​haittoja.
  • Elektroninen ohjaus automatisoi halutun nopeuden valinnan ja asettamisen. Sinun on maksettava vähän liikaa tällaisista yksiköistä, mutta toimintaprosessi ei vaadi väliintuloa.

Valmistajat

Jotta voit tehdä parhaan valinnan ja laittaa oikeaan pumppuun järjestelmää, joka sopii sinulle kaikilta osin, sinun on navigoitava valmistajien kanssa Venäjän markkinoilla.. Olemme valinneet luotettavimmat, jotka ansaitsevat huomiota:

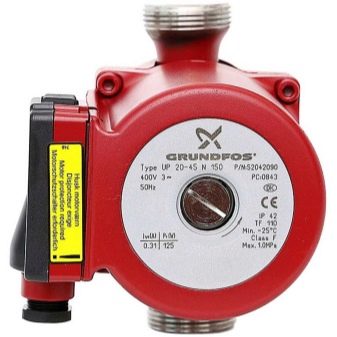

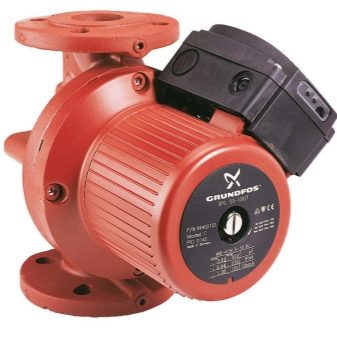

  • Grundfos – tanskalainen brändi, joka tunnetaan hyvin lämmitysyksiköiden alalla.

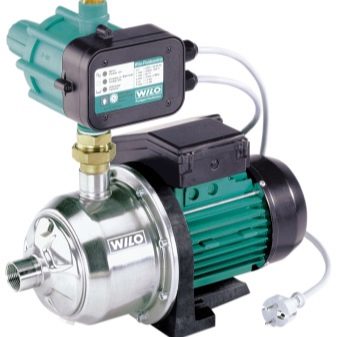

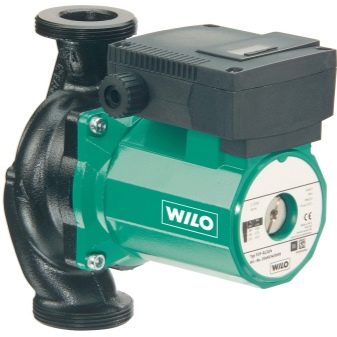

  • Wilo Saksalainen yritys, joka valmistaa korkealaatuisia ja luotettavia laitteita. Näiden yksiköiden hinta on sopiva.

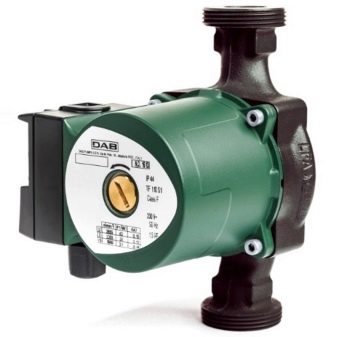

  • DAB -pumput tuotettu Puolassa. Ne ovat edullisempia kuin edellä kuvatut yksiköt. Niiden laatu ja kestävyys ovat jopa par. DAB -pumput ovat hyvä vaihtoehto tiukalle budjetille.

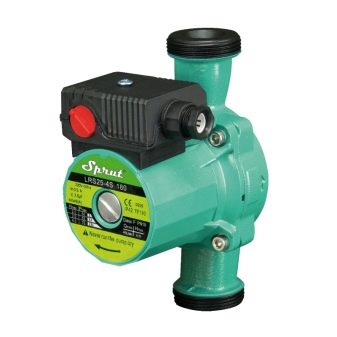

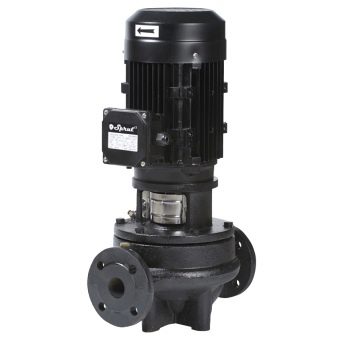

  • Sprut Kiinalainen yritys, joka toimittaa edullisia pumppuja Venäjän markkinoille. Laatu on tyydyttävä, asianmukaisella hoidolla ja lempeällä käytöllä voi kestää pitkään.

Esimerkkejä onnistuneesta työstä

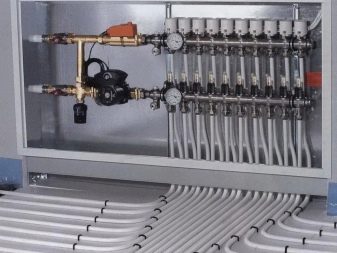

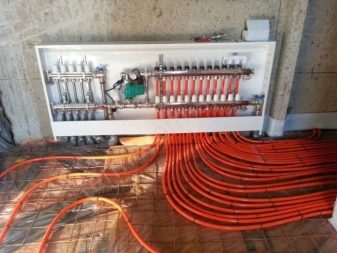

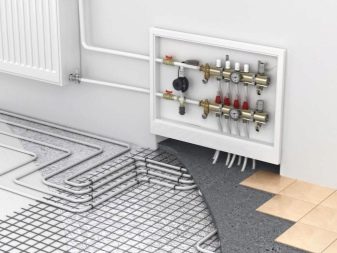

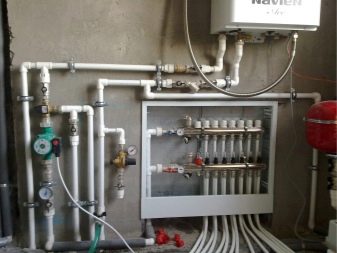

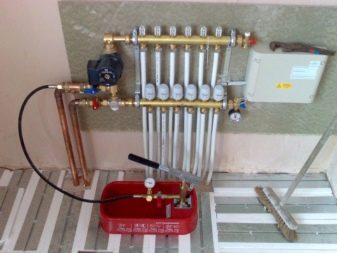

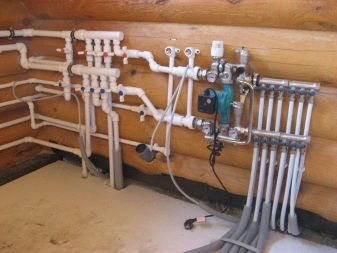

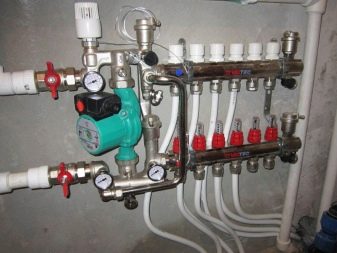

Erinomainen esimerkki lattialämmitysjärjestelmän suunnittelusta. Pumppu on sijoitettu oikein, mikä on erittäin tärkeää sen pitkän ja häiriöttömän toiminnan kannalta. Järjestelmälle on suunniteltu erillinen kotelo, jonka avulla voit piilottaa kaikki elementit ja säilyttää huoneen suunnittelun.

Seuraavasta videosta voit oppia valitsemaan kiertovesipumpun lämpimälle lattialle.
