Lattialämmityksen putkien asentamisen hienovaraisuuksia

Lattialämmitystä asennettaessa on tärkeää ottaa huomioon olemassa olevat rakennus- ja tekniset määräykset ja määräykset. Virheiden välttämiseksi ja lämmön nauttimiseksi kaikki asennustyöt on suoritettava laadukkaasti. Materiaalien valinta, asennusjärjestelmät, johdotus, muotoiluominaisuudet – tästä keskustellaan.

Suunnitteluominaisuuksia

Kaikki lämpimät lattiat pienentävät huoneen korkeutta.

Sillä on kiistattomia etuja keskuspatterilämmitykseen verrattuna:

  • riippumattomuus kausiluonteisista yhteyksistä;
  • ilman lämpötilassa ei ole eroa huoneen ala- ja yläosassa, mikä tapahtuu akkuja käytettäessä;
  • tarkka lämmityksen ohjaus.

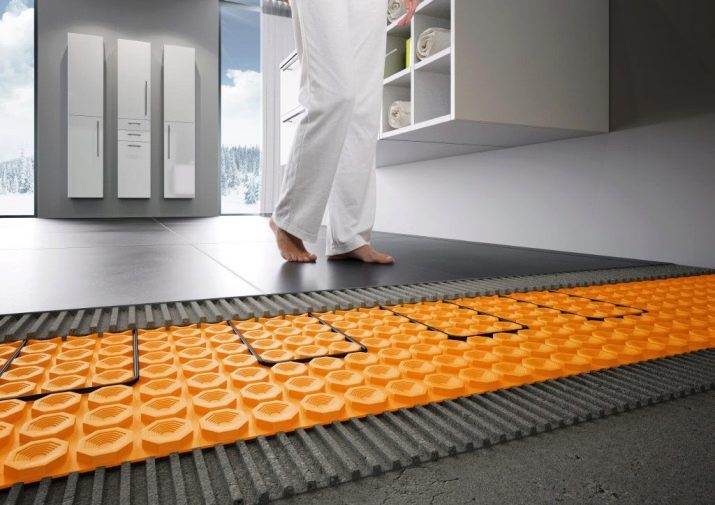

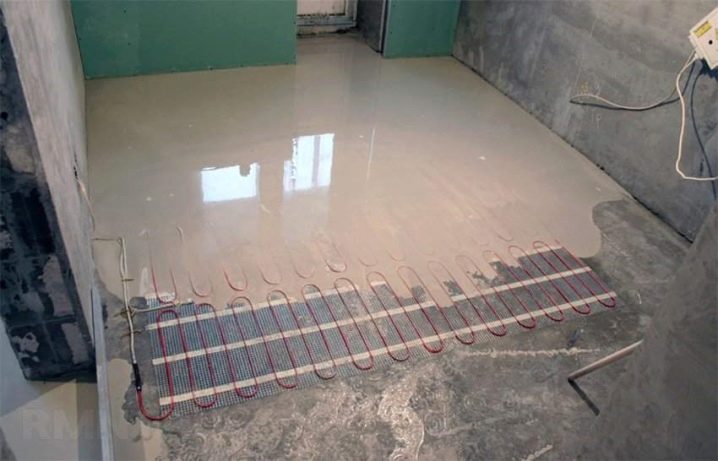

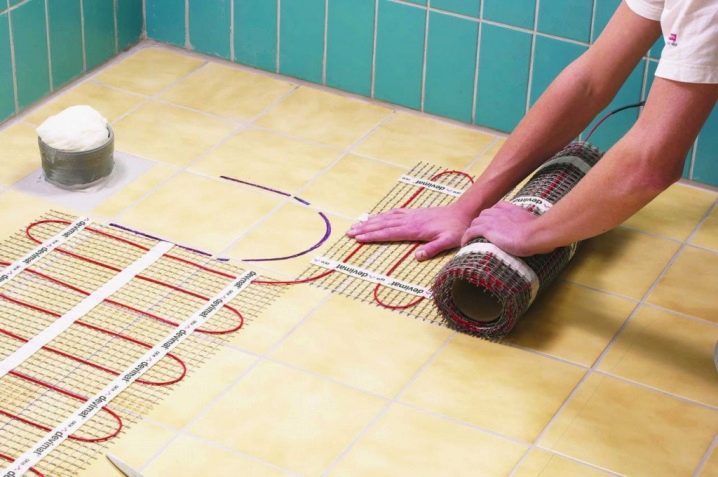

Sähkölattia on helppo asentaa, muotoon voi tulla usein mutkia ja pieniä säteitä. Ei vaadi lisäämistä yleiseen viestintään. Lämmittää lattiaa tasaisesti koko alueella. Vaatii varovaisuutta käytön aikana.

“Vesi” – yksinkertainen asennus, mutta suuret säteet, vaatii yhteyden jakotukkiin tai putkistoon. Koska sähkön hinta on korkeampi kuin veden, sen käyttö on taloudellisempaa kuin sähkö. Tämä selittää suurelta osin sen suuren suosion..

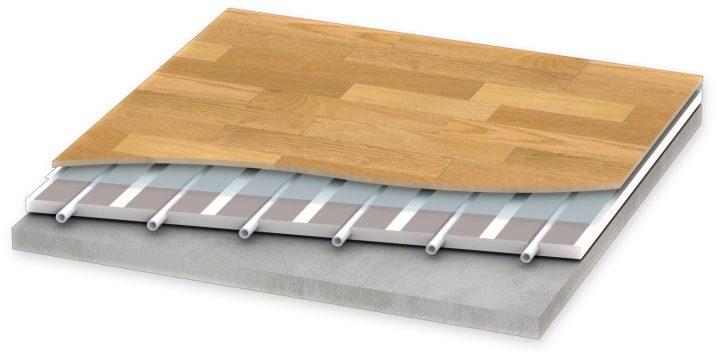

Vesilattian yleinen rakenne on melko yksinkertainen ja se on metalli- tai muoviputkien järjestelmä, jonka läpi lämmin vesi liikkuu. Itse rakenne on asetettu betoni-sementti-tasoitteeseen, ja ohjaus suoritetaan lämpöä säätelevällä jakotukilla ja apuantureilla.

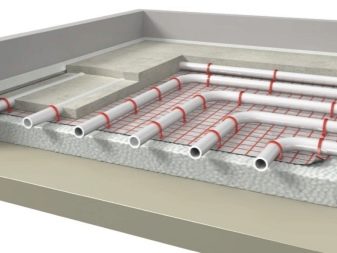

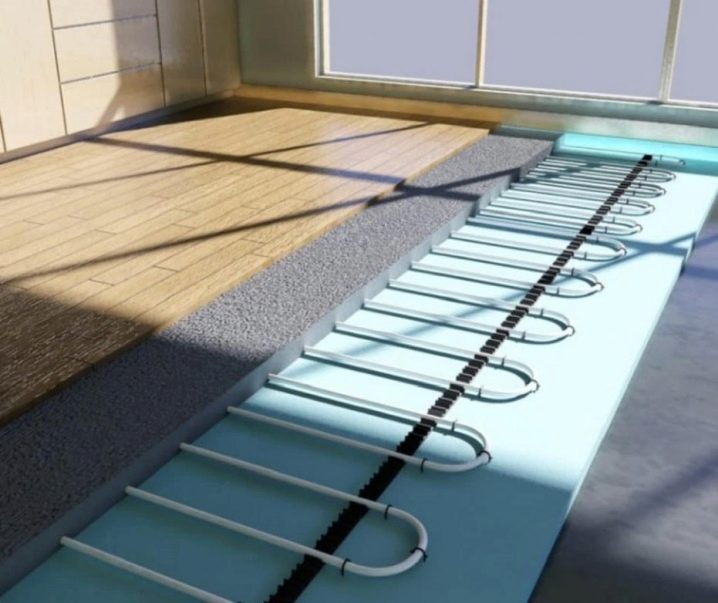

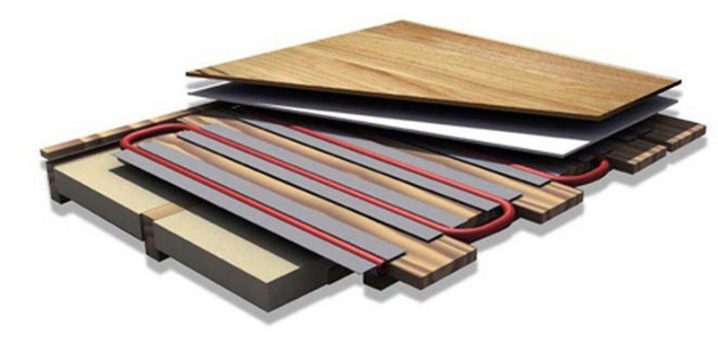

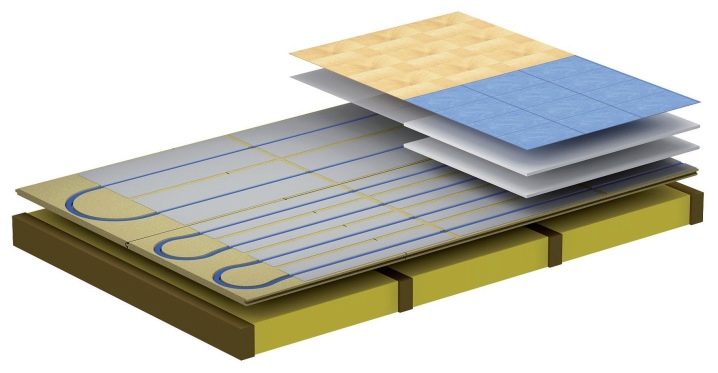

Lämmitettävässä lattiarakenteessa on 7 peruselementtiä:

  • Päällekkäisyys (pohja) – jos lattia on asetettava avoimeen maahan, sinun on tehtävä karkea tasoite.
  • Vedeneristys – voidaan tehdä liittämällä pinta öljykankaalla tai pinnoitteella mastiksilla.
  • Lämmöneristys – valmistettu mineraalivillasta tai vaahdotetusta polystyreenistä. Parempi valita halvempi ja kevyempi vaahto.
  • Alumiiniverkko vahvistamiseen – vahvistaa tukirakennetta.
  • Putket.
  • Betonitasoite.
  • Viimeistely lattiapäällyste.

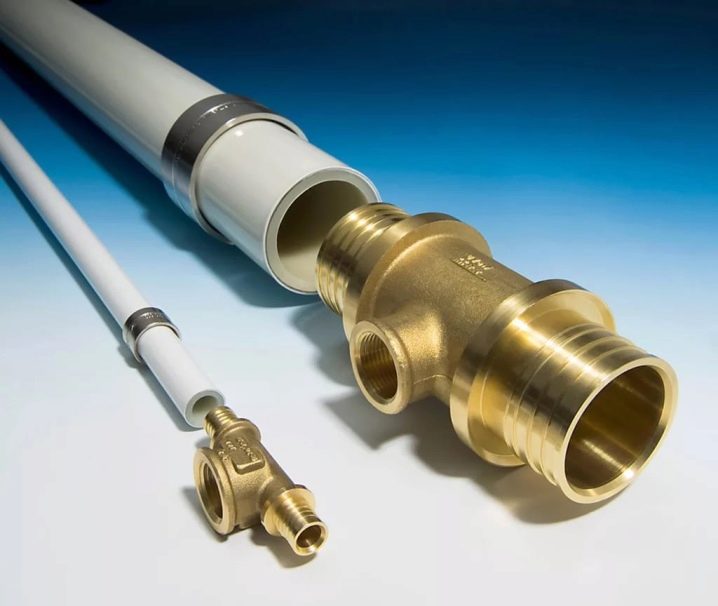

Lattialämmityksen asettamiseen käytetään putkia, jotka on valmistettu seuraavista materiaaleista:

Metalli-muovi

Edullinen putkivaihtoehto, jolla on hyvä lämmönjohtavuus, helppo liitäntä ja ruosteenkestävyys.

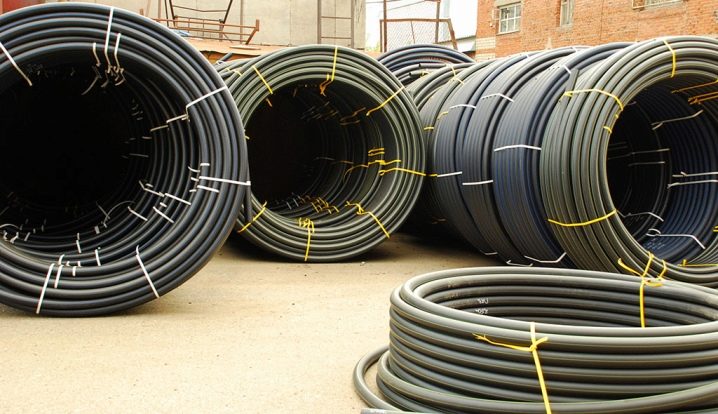

Polyeteeni

Edulliset ja joustavat johtimet, joilla on hyvä lämmöntuotto, jonka ainoa haittapuoli on lisäkiinnityksen tarve.

Polypropeeni

Tällaisten putkien käyttö ei ole paras idea, koska ne eivät ole riittävän joustavia..

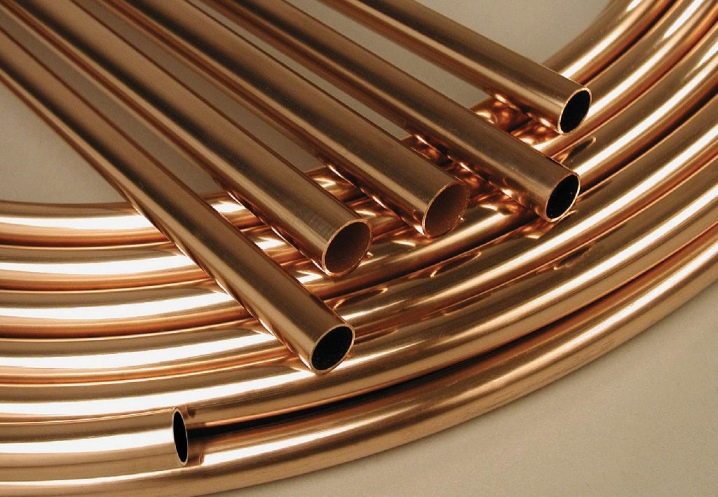

Kupari

Sopivin ja kestävin ääriviiva. Se ei kuitenkaan ole suosituin korkean hinnan ja vaativan asennuksen vuoksi..

Asennusmenetelmät

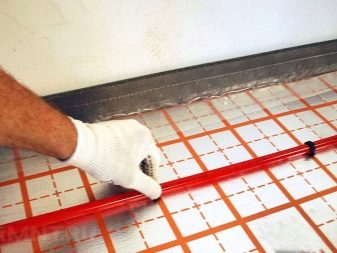

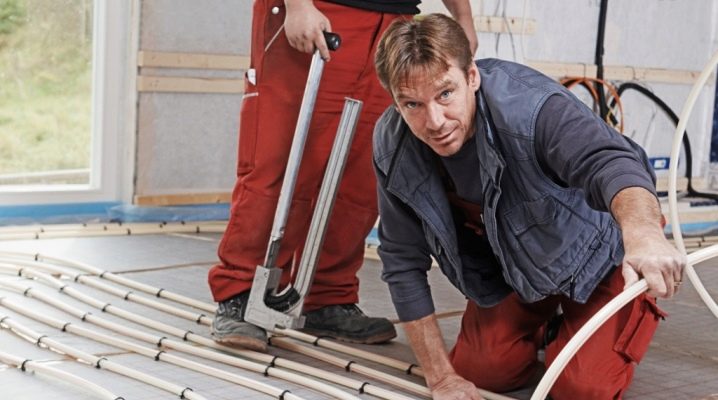

Lämpimän lattian asettamiseksi oikein sinun on noudatettava huolellisesti ja tiukasti teknisiä ohjeita ja suosituksia. Suora asennus tulee aloittaa liittämällä putken katkaisu ohjausyksikköön. Lisäksi linja sijaitsee valitun kaavan mukaisesti, kiinteästi, ilman lisäliitäntöjä (yhden putken lämmitysjärjestelmän periaate).

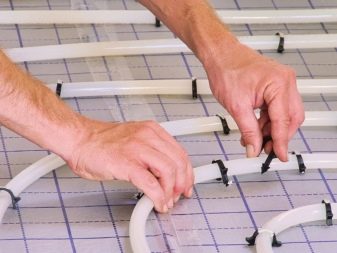

Jotta kokonaiskuorma jakautuisi oikein koko linjan pituudelle ja ääriviivat eivät siirtyneet, sinun on valittava optimaalinen putken kiinnitystapa pohjaan.

Tällaisia ​​menetelmiä on:

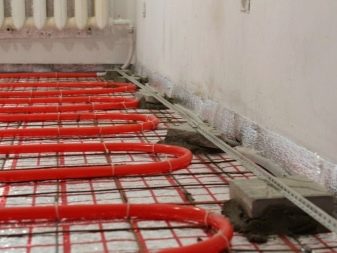

  • lanka vahvistettuun verkkoon;
  • kiinnitysnauha eristekerrokseen;
  • rakennuspidike.

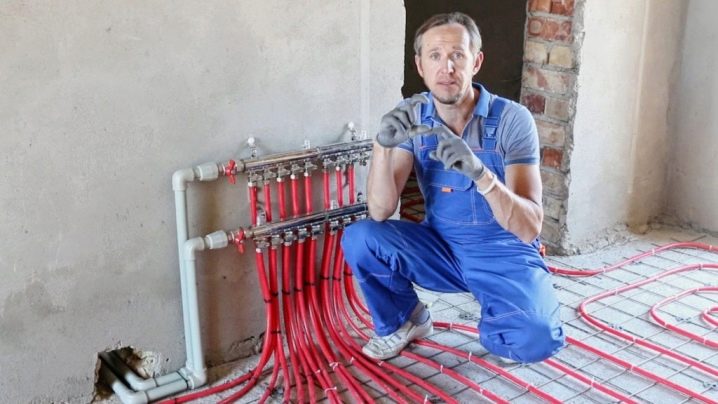

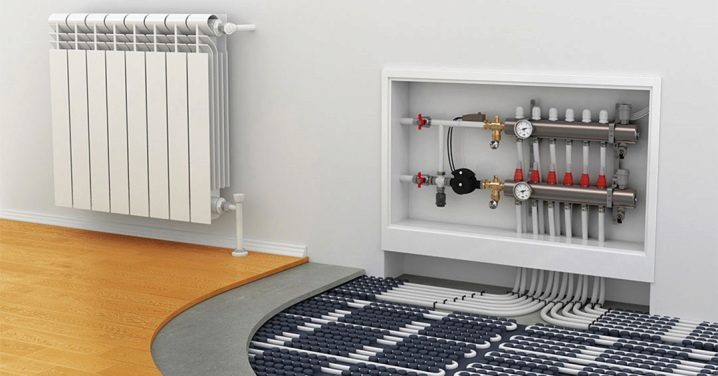

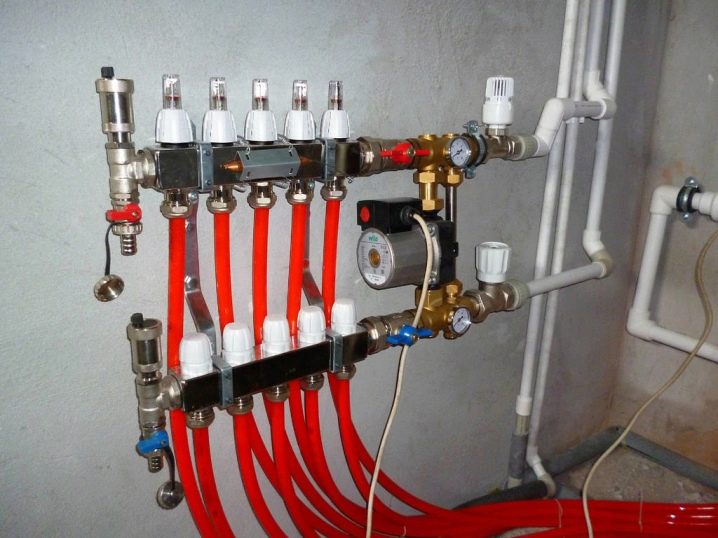

Asennettu ja kiinteä putki on yhdistettävä jakotukkiin. Liitäntä tehdään liittämällä putken vapaa pää ohjauslaitteeseen.

Seuraavaksi suoritetaan paineen testaus eli järjestelmän vikojen testaus. Ensimmäisessä vaiheessa kuuma vesi johdetaan putkistoon merkittävästi kohotetussa paineessa (0,7 MPa). Keräimelle on asennettu tehokkain ohjelma. Testit suoritetaan puolen tunnin sisällä. Tänä aikana vedenpaineen ei pitäisi laskea enempää kuin 0,07 MPa. Painekokeiden toinen vaihe kestää vähintään pari tuntia, mutta matalassa paineessa (1 MPa). Tarkastuksen seurauksena tämän indikaattorin ei pitäisi laskea enempää kuin 0,025 MPa..

Saatuaan positiiviset testitulokset voit aloittaa betonin kaatamisen, jossa on suositeltavaa lisätä hiekkaa tiheyden lisäämiseksi.

Asennusjärjestelmä

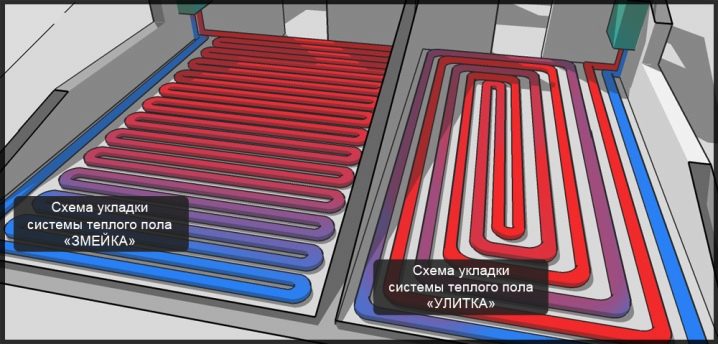

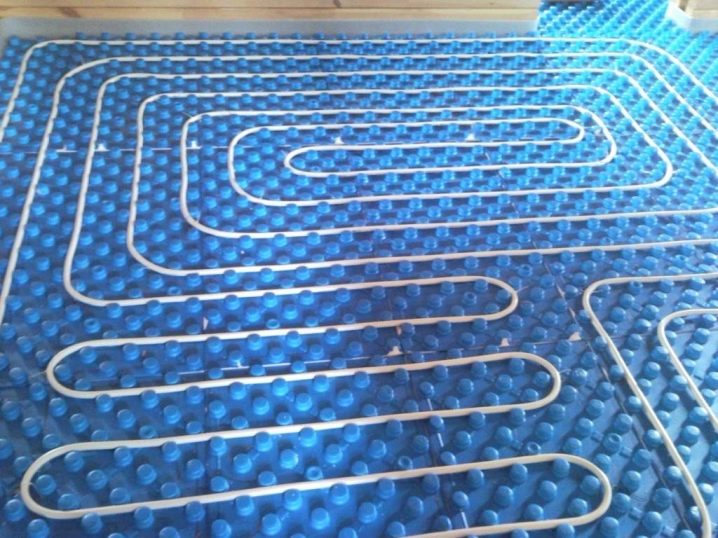

Lämminvesilattian putkisto suoritetaan jollakin seuraavista tavoista:

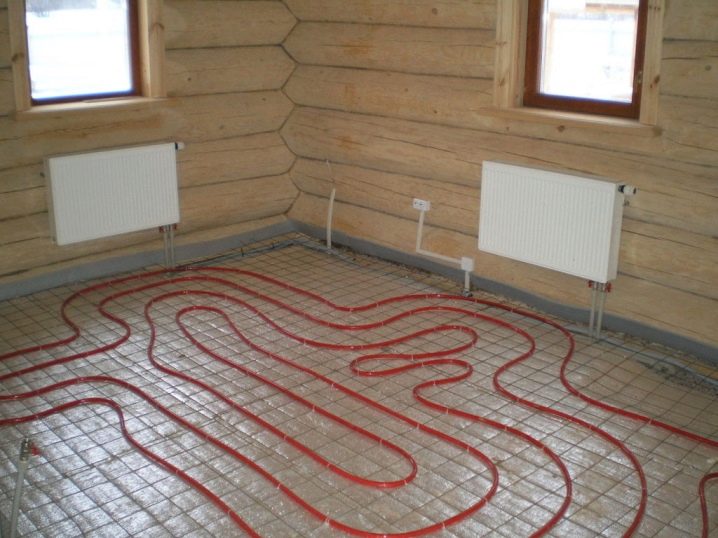

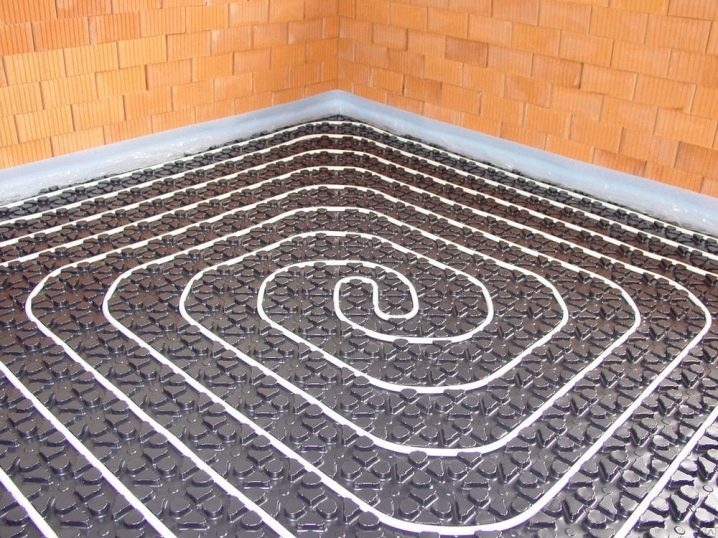

Klassinen “etana”

Se on kierre, jossa kuumat ja kylmät piirit kulkevat rinnakkain ja jakavat lämpöä tasaisesti pinnalle.

Tällä asettelulla on useita kiistattomia etuja:

  • alhainen hydraulinen vastus;
  • sileä kulmakaari;
  • mahdollisuus säästää materiaalia.

Haittoja ovat:

  • hankkeen monimutkaisuus;
  • asennuksen työvoimavaltaisuus.

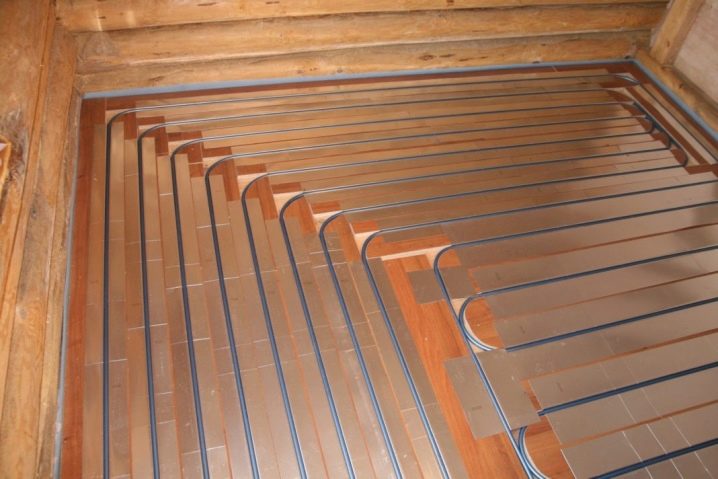

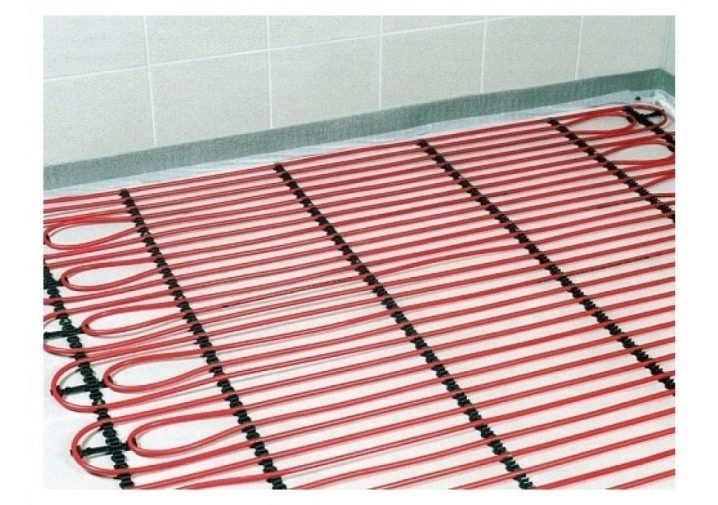

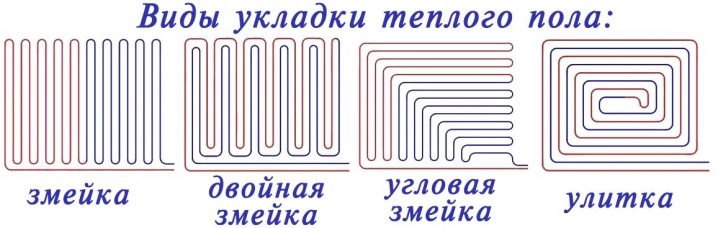

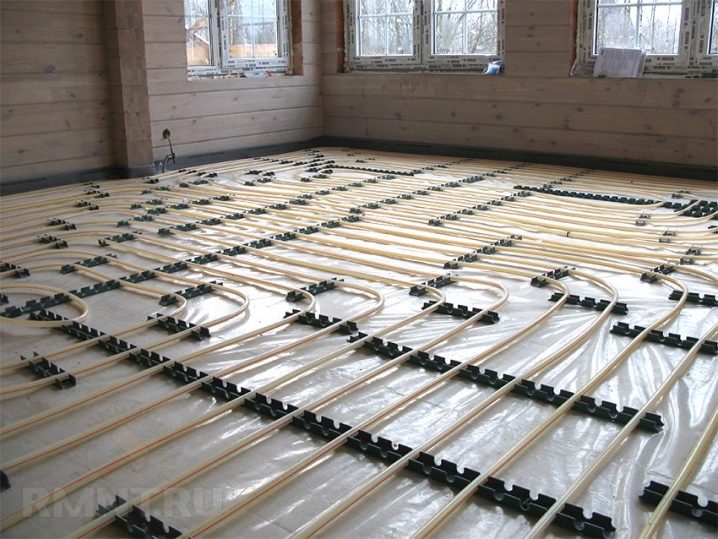

“Käärme”

Tämä yleistetty nimi piilottaa kolmen tyyppisiä piirejä..

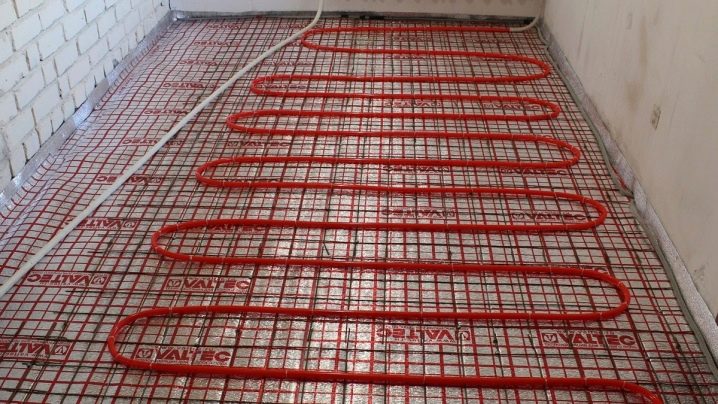

Yksinkertainen “käärme” – sopii vyöhykkeisiin jaettuihin huoneisiin, koska se olettaa lämpötilaeron putkilinjan eri osissa. Järjestelmän ensisijainen silmukka ympäröi huoneen kaksi puolta ja siirtyy sitten käärmeeseen, jonka yläosassa kiertää kuumaa vettä ja alaosassa – kylmää vettä.

Kaksinkertainen “käärme” – kuuman ja kylmän veden kierto jakautuu kahden piirin välillä, eikä lämpötilaero ole niin selvä.

Kulma “käärme” – käytetään kulmahuoneissa, joissa on kaksi vierekkäistä seinää kadulle päin.

Järjestelmän edut:

  • suunnittelun yksinkertaisuus;
  • helppo asentaa.

Haitat ovat myös ilmeiset:

  • lämpötilaero yhden tason sisällä;
  • rakenteen hauraus, joka johtuu propeeniputkien liiallisesta taipumisesta.

Yhdistetty menetelmä

Se edellyttää joustavien järjestelmien käyttöä riippuen varustetun huoneen muodosta ja tyypistä.

Sekoitetun ilmeen plussat:

  • sovelluksen monipuolisuus;
  • säteilevän lämmön tasaisuus.

Suurin haittapuoli on tarve hankkia erityisluvat asennusta varten.

Tutkittuamme jokaista kaaviota yksityiskohtaisesti voimme päätellä, että “etana” sopii paremmin neliö- ja pyöreisiin huoneisiin, joissa on vakiolämpötila. “Käärme” on suunniteltu pitkiin suorakaiteen muotoisiin huoneisiin, joissa on tarkoitus jakaa useita vyöhykkeitä.

Kun olet valinnut sopivimman muotoilujärjestelmän, sinun on siirryttävä suoraan sen toteuttamiseen. Toisin sanoen suorita laskutoimituksia, hanki materiaalia, aseta putki tietyn muodon mukaisesti eristeen päälle (vaahdotettu polystyreeni ja kalvo) ja liitä ääriviivat erityisten kiinnikkeiden avulla vahvikeverkkoon tasoitteen alle.

Vähimmäisetäisyyden laskeminen

Materiaalivalinnan ja teoreettisten kysymysten ratkaisun jälkeen tulee laskelmien aika. Ensinnäkin sinun on määritettävä tarvittava putkien määrä. Tämä voidaan tehdä algoritmin mukaisesti.

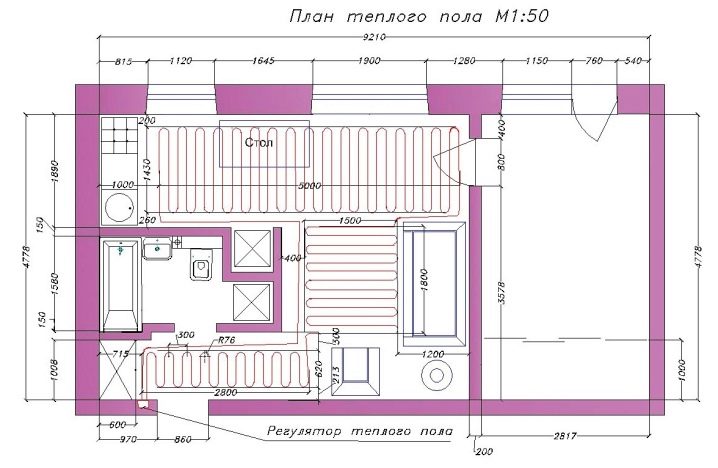

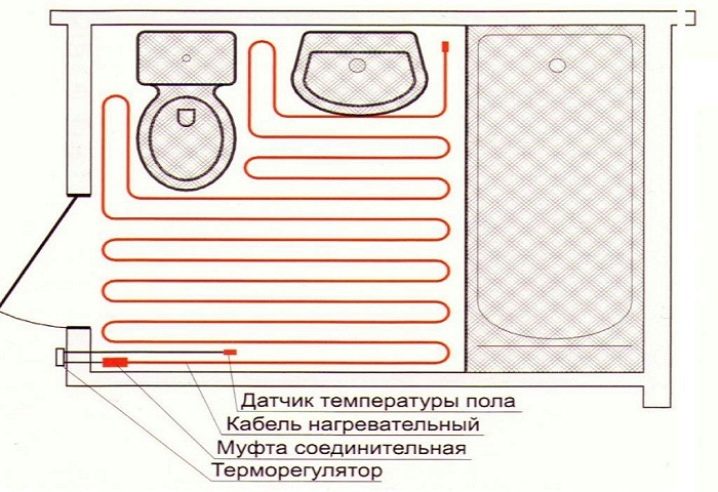

Piirrä graafiselle paperille yksityiskohtainen suunnitelma huoneesta, johon lämmitysjärjestelmä asennetaan. On tärkeää olla mittakaavassa tarkka. Merkitse piirustukseen huonekalujen ja laitteiden varaamat paikat, koska putkilinja ei sijaitse niiden alla.

Valitse kaava ääriviivojen asettamiseksi

  • Putkien asettaminen “käärmeellä” on paljon helpompaa, mutta älä unohda tämän järjestelmän “kaavoitus” -ominaisuutta.
  • “Etana” (kierre) -asettelu on työläämpi ja vaatii enemmän aikaa, mutta se tarjoaa tasaisen lämmönvirtauksen huoneeseen.

Jos mikään näistä vaihtoehdoista ei sovi huoneen mittoihin, sinun on käytettävä yleistä kaavaa.

  • Käytä valittua asennuskaaviota piirustukseen.

Mittaa ääriviivojen kokonaispituus ja kerro saatu luku asteikon osoittimella. Esimerkiksi piirustuksen putkilinjan kokonaispituus asteikolla 1: 20 oli 50 cm, jotta saadaan todellinen luku, sinun on kerrottava pituusindikaattori 20: llä, eli kuinka monta kertaa kuinka paljon piirustus pienenee.

Seuraava askel on määrittää lattialämmityksen ääriviivojen välinen etäisyys (asennusvaihe). Laskettaessa on tärkeää ottaa huomioon asennusvaiheen käänteinen riippuvuus huoneen yleisestä ilmastosta: mitä kylmempi huone, sitä leveämmät ääriviivat on asetettava lämmitystiheyden lisäämiseksi.

Putkien välinen etäisyys riippuu myös niiden halkaisijasta. Tälle indikaattorille on laskettu useita keskiarvoja. Niitä on kätevin käyttää käytännössä..

Minimi putkiväli:

  1. Halkaisija 10-15 cm – 16 mm;
  2. Halkaisija 15-20 cm – 20 mm;
  3. 20-30 cm – halkaisija 25 mm tai enemmän.

Peruslaskelmien suorittamisen jälkeen on tarpeen määrittää tarvittava määrä ja ostaa lisää kulutustarvikkeita:

  • lämmöneristys – vaahtomatot tai mineraalivilla;
  • vedeneristyskalvo – markkinoilla on laaja valikoima korkealaatuisia polyeteenipinnoitteita;
  • vaimennusteippi – eräänlainen kaksoiskappale, jota käytetään tasoitteen parempaan kiinnittämiseen;
  • vahvistava verkko keskikokoisilla soluilla;
  • kiinnityssarja – erityiset kiinnikkeet tai puristimet, joiden avulla voit kiinnittää ääriviivat turvallisesti.

Tarvitset myös jakotukin, apujakotunnistimet (tarvittaessa), jakosekoitin, varusteet, pintamaali – matto, laminaatti, linoleumi tai laatat (yksilöllisistä mieltymyksistä riippuen).

Sinun tulisi myös ostaa työkalu:

  • decoiler – laite eristys-, kalvo- tai vahvistetun verkon rullien purkamiseksi;
  • putkenleikkuri – valittu ottaen huomioon putken materiaali;
  • porata;
  • ruuvimeisseli;
  • juotin;
  • jakoavain (mieluiten säädettävä).

Kun materiaalit ja työkalut on ostettu, voit siirtyä suoraan rakenteeseen. Lattian ääriviivojen onnistunut asettaminen riippuu ohjeiden ja suositusten noudattamisesta. On kuitenkin otettava huomioon joitakin rakentamisen hienovaraisuuksia, joiden avulla voit tehdä työn paremmin..

Lämpimän lattian asentamisen vivahteet

Vesipohjaisen järjestelmän asettaminen omin käsin ei ole vaikeaa.

Tärkeintä on seurata tarkasti tekniikkaa:

  • purkaa vanha lattia;
  • tarvittaessa palauta lattia tai täytä sisäinen tasoite;
  • eristä pohja ja kiinnitä lämmöneristyskerros vaimennusteipillä;
  • peitä pinta vedeneristyskalvolla ja kiinnitä se leveällä teipillä;
  • laita vahvistusta;
  • asenna jakotukki ja liitä siihen putki;
  • aseta putkilinja valitun kaavion mukaisesti noudattaen tarkasti laskettua asennusvaihetta;
  • kiinnitä ääriviivat erityisellä kiinnikkeellä;
  • liitä ja testaa lämmitysjärjestelmä kokonaan;
  • jos kaikki on tehty oikein, täytä tasoitus betonilla;
  • levitä koristeellinen pinnoite.

Asennus ei vie paljon aikaa (paitsi tasoitteen kuivumisaika). Yllä oleva algoritmi on täysin universaali ja kaikkien saatavilla..

On kuitenkin olemassa useita vivahteita:

  • Asennusväli vaihtelee putken jäykkyyden mukaan. Näin ollen muovipolyeteeni- ja metalli-muovirakenteissa se on pienempi kuin kiinteällä propeenilla ja kuparilla.
  • Jotta putkilinja olisi luotettavampi, se voidaan vahvistaa pohjaan ruuvattuilla itsekelausruuveilla.
  • Vuotojen välttämiseksi on tarpeen, jos mahdollista, minimoida liitosten määrä ja vahvistaa liitosta lukkokäämityksellä.
  • Jos ääriviivat leikkaavat päällekkäin vaimennusteipin kanssa, nämä paikat on vahvistettava suojaholkilla.
  • On järkevämpää täyttää taso majakkien varrella. Sitten koristelattian pohja on paljon tasaisempi..

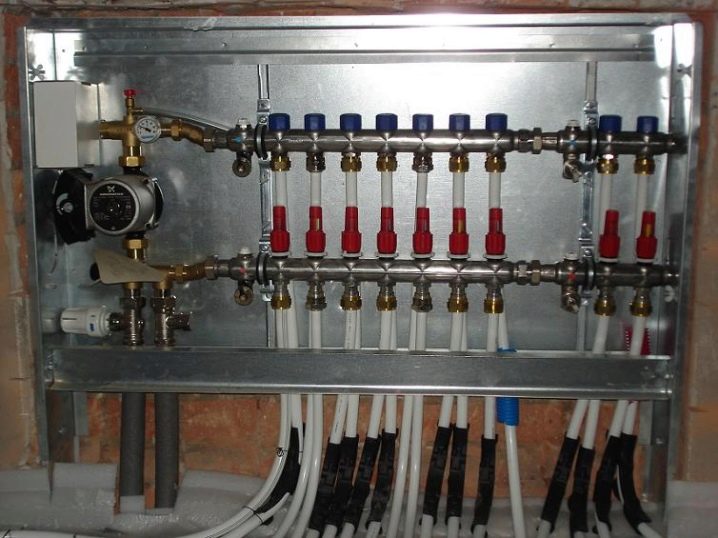

  • Keräimet ja anturit asennetaan asuintilan tyypin mukaan. Huoneistoissa heille on sovitettu erityinen seinärako. Yksityisissä taloissa termostaatit tuodaan kellareihin.

Hyödyllisiä vinkkejä

Älä levitä siimaa yli 6 metriä leveämmäksi. Muutoin vesi putkissa jäähtyy nopeasti ja ilman lämpötila laskee. Tilavissa huoneissa ja salissa on parempi jakaa lämmitetyn pinnan alue ennalta tasaisiksi sektoreiksi ja täyttää ne erillisillä lämmityspiireillä.

Jos päätät levittää lämpimän lattian metalli-muovituotteilla, anna etusija saumattomille lajikkeille. Lämmönjaon optimoimiseksi ääriviivoja voidaan muuttaa yhden lämmitysjärjestelmän sisällä.

Turvallisuussyistä on suositeltavaa pitää seinien ja lämmityslinjan välinen etäisyys vähintään 10 cm. Vedeneristys voidaan asentaa kalvon lisäksi myös bitumilattian muodossa..

Välttääkseen betonikerroksen laajentumisen lämpötilahäviöiden vaikutuksesta, ammattilaiset suosittelevat raakalaastin lisäämistä erityiseen pehmittimeen. Älä säästä kulutustarvikkeissa, työkaluissa ja lisävarusteissa, koska ostamalla ne lisäät mukavuutta.

Voit nähdä vesilämmitteisen lattian asentamisen monimutkaisuuden seuraavassa videossa.
