Hienoja yksityiskohtia sähköisen lattialämmityksen asentamisesta

Viimeisen vuosikymmenen aikana lattialämmitysjärjestelmästä on tullut erittäin suosittu. Loppujen lopuksi on mahdollista asentaa se omin käsin ilman asiantuntijoiden apua. Se on myös tehokas tapa luoda mukavuutta maalaistalossa tai huoneistossa..

Näkymät

Sähköisen lattialämmitysjärjestelmän tyypin valinta riippuu lämmitystyypistä (pää- tai lisä). Sinun on myös otettava huomioon huoneen koko ja lattia..

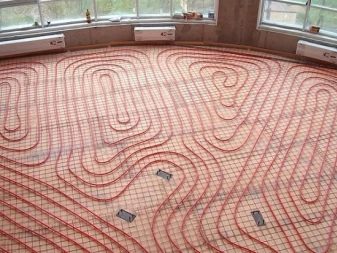

Kaapeli

Tämä vaihtoehto lämmin lattia keksittiin paljon aikaisemmin kuin muut tyypit. Se on lanka (kaapeli), jonka läpi kuumennus tapahtuu. Tällaista lämmintä lattiaa on kahta tyyppiä – suoraan kaapeli- ja lämmitysmatot.

Kaapelilämmitysjärjestelmä, kuten nimestä voi päätellä, perustuu kaapelin lämmitykseen. Järjestelmä koostuu termostaatista, lämpötila -anturista ja kaksoiseristetystä johdosta. Tämä on kaikkein aikaa vievin lämmitysvaihtoehto, koska se on asennettava sementtilattiaan..

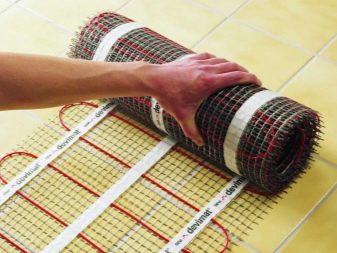

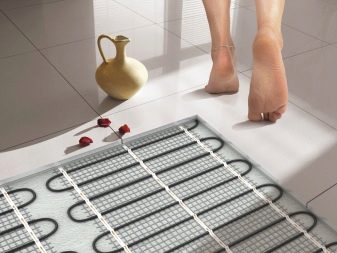

Lämmitysmatot ovat lasikuituverkkoa, johon sähköiset lämmityselementit (kaapelit) on jo kiinnitetty. Mattojen etuna on, että ne voidaan asentaa ilman paljon vaivaa. Riittää, kun lämmitysmatot asetetaan alustalle ja liitetään sähköverkkoon.

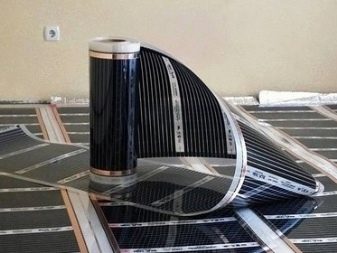

Infrapunakalvopäällyste

Kalvopäällyste on hiilipohjainen lämpökalvo. Kuparin ja alumiinin seos toimii lämmityselementtinä. Kaikki elementit on kytketty rinnakkain ja suljettu kalvoon. Tällainen lämmitys ei vaadi sementtilaastin käyttöä, ja pintamaali levitetään suoraan kalvolle.

Hyödyt ja haitat

Sähköisellä lattialämmityksellä on useita merkittäviä etuja:

  1. Sitä voidaan käyttää pää- tai lisälämmönlähteenä;
  2. Pinta lämmitetään tasaisesti;
  3. Mahdollisuus asentaa erilaisiin lattiapäällysteisiin (linoleumi, laminaatti, keraamiset laatat);
  4. Voit säätää lämpötilaa itsenäisesti sekä koko huoneistossa että yksittäisissä osissa;
  5. Nämä ovat ympäristöystävällisiä tuotteita, jotka eivät ole haitallisia terveydelle;
  6. Pitkä käyttöikä;
  7. Ei vie hyödyllistä tilaa asuintilassa, joten sisätilojen ulkonäkö ei muutu.

Miinukset:

  1. Korkeat tuotantokustannukset;
  2. Et voi käyttää tällaista lämmitystä parketin tai lattialaudan alla, koska puu on epämuodostunut korkeiden lämpötilojen vaikutuksesta;
  3. Kaapelit luovat sähkömagneettisen kentän;
  4. Jos asennat väärin, on olemassa sähköiskun vaara..

Asennusominaisuudet

Sähkölattian voi asentaa kolmella tavalla:

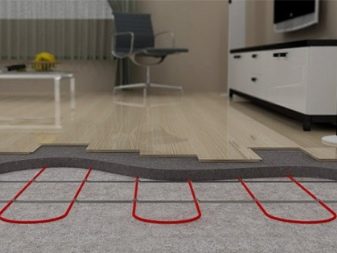

  • Asennus tasoituskerrokseen, joka on päällystetty lattiamateriaalilla;
  • Itse tasoituksen asettaminen laattojen alle;
  • Järjestelmän asennus lattian alle (kalvolämmitys).

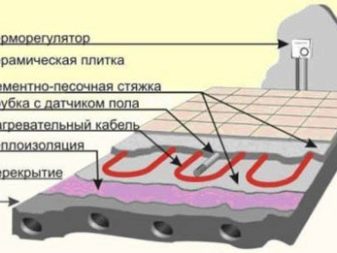

Ensimmäistä asennustapaa käytetään asuintiloihin. Tässä tapauksessa on suositeltavaa asentaa lattialämmityskaapelit. Vedeneristys- ja lämmöneristyskerrokset on asennettu lämmitysjärjestelmän alle.

Asennus koostuu useista vaiheista:

  • Vedeneristysmateriaalin asettaminen;
  • Lämmöneristyksen asennus;
  • Lämmityskaapelien kiinnitys;
  • Tasoitus.

Kun asennetaan sähköinen lattialämmitys (ETP) laminaatin, puulattian ja linoleumin alle, käytetään kalvolämmitystä (infrapunakalvo). Infrapunasäteet kulkevat tehokkaasti materiaalien läpi ja lämmittävät lattiapintaa.

Asennustekniikka:

  • Tarvittava pinta on peitetty kalvomateriaalilla;
  • Tarvittaessa luodaan lisäksi vedeneristys;
  • Lämmityselementtien asennus (infrapunakalvo);
  • Lämmityselementin sähköjärjestelmän tarkastus;
  • Pintamaalin levitys.

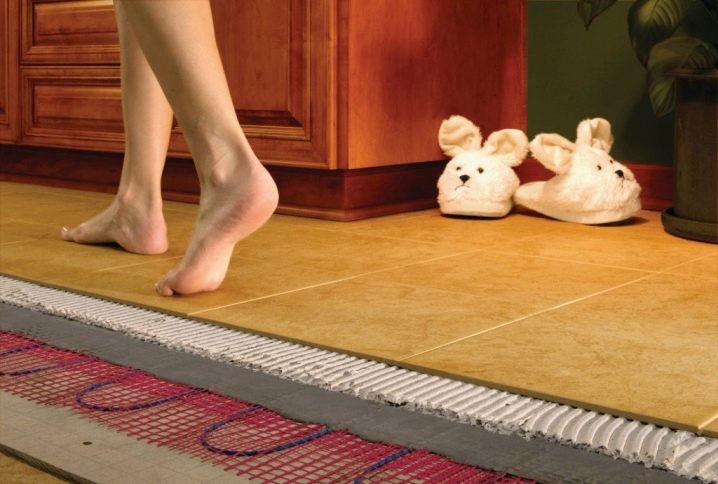

Laattojen alle on asennettu sähkökaapelit ja lämmitysmatot. Lämmityskaapeleiden etuna on se on mahdollista määrittää itsenäisesti asennusvaihe (johtojen välinen etäisyys). Sähkölämmityselementit kiinnitetään kiinnitysteipillä.

Pohjan valmistelu

Oikein valmisteltu pohja sähkölattian asettamiselle on indikaattori tulevan lattian laadusta..

Työalgoritmi:

  1. Pohjan on oltava puhdas ja tasainen. Säätiö puhdistetaan liasta ja tasoitetaan tarvittaessa sementtiseoksella. Halkeamat ja raot korjataan huolellisesti. Betoni- ja posliinikivitavarat tasoitetaan hiomakoneella.
  2. Huoneen mittaus. Oikeat mitat nopeuttavat asennusprosessia.
  3. Pohjalattian pinnan pohjustus. Pohjustus mahdollistaa pohjan paremman kiinnittymisen sementtipohjaan.
  4. Seuraavaksi vedeneristyskerros asetetaan polyeteenistä, jonka tulisi mennä 10 cm seinälle.
  5. Sijoitus vaimennusteipin pohjan kehän ympärille. Se on suunniteltu jakamaan lämpö tasaisesti pinnan yli..
  6. Lämmöneristyksen asennus. Eristys valitaan lattiatyypin mukaan.
  7. Päällystetty vahvistusverkolla. Jos lisäät mikrokuitua tai pehmittimen tasoitusliuokseen, voit tehdä ilman lisävahvistusta.

Kuinka laskea materiaali ja teho?

Tehokertoimen tunteminen on välttämätöntä, jotta voidaan tietää, riittääkö huoneen lämmitys. Sen avulla voit myös määrittää materiaalin koon ja määrän oikein..

Tehon laskemiseksi sinun on käytettävä kaavaa P1 = P2 * S * 1.3 (… 1.6), jossa:

  • Р1 – sähkökaapelin teho;
  • P2 – lämmitysteho neliömetriä kohti;
  • 1.3-1.6 – indikaattori marginaalista, jota tarvitaan, jotta lämmitysjärjestelmä ei riipu vain resursseistaan, vaan sillä on varavoimaa.

Asunnon lämmitykseen tarvittava teho on 120-180 wattia, ja parvekkeilla ja lodžioilla indikaattorit nousevat 180-250 wattiin neliömetriä kohti. Lisäksi teho voi vaihdella siitä, onko järjestelmä asennettu lisälämmönlähteeksi vai päälämmitykseksi..

Kaapelin pituus lasketaan kaavalla h = S x100 / L, missä h on kaapelin pituus, S on pinta -ala, L on kaapelin kokonaispituus.

Kalvolämmitystä laskettaessa teho on paljon helpompi määrittää: lämmityselementtien kokonaismäärän on peitettävä kokonaan vaadittu pinta.

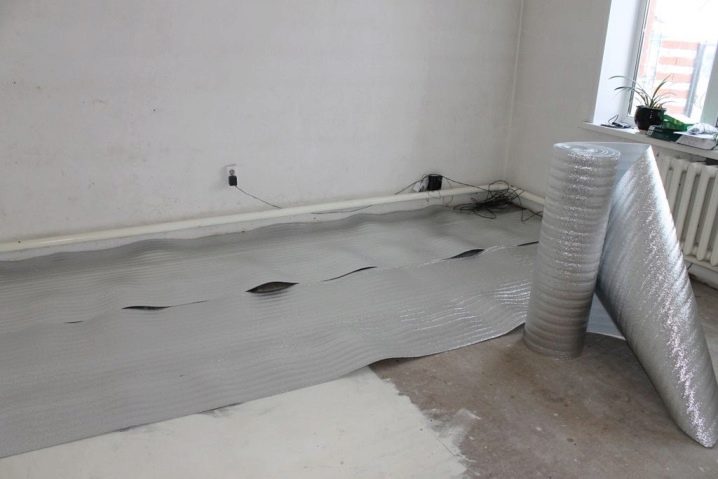

Kuinka asentaa lämmöneristys?

Lämmöneristystä käytetään jakamaan lämpövirrat tasaisesti. Materiaali, jossa on heijastava hopeapinnoite (vaahto tai vaahdotettu polystyreeni), sopii tähän..

Kerrostalojen asuntoihin soveltuu 3-4 mm paksuinen lämmöneristyskerros, ja omakotitaloissa kerroksen tulisi olla paksumpi. Lämmöneristysmateriaali kiinnitetään liimamateriaalilla.

Jos on tarpeen lämmittää huone, jossa on korkea kosteus (kylpy), lämmöneristys käsitellään myös vedeneristysmateriaalilla..

Kuinka tehdä se itse?

Vaiheittaiset ohjeet eri ETP-malleille ovat hieman erilaisia. Katsotaanpa tarkemmin, kuinka erilaiset lattialämmitys asennetaan omin käsin..

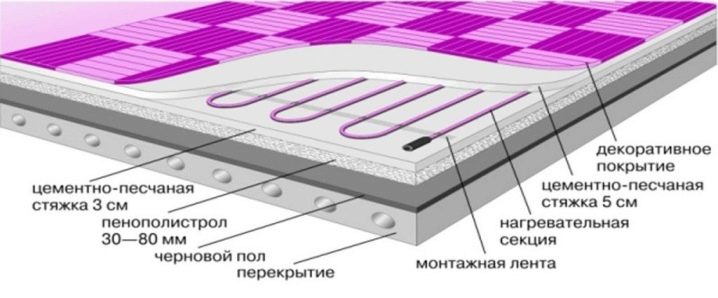

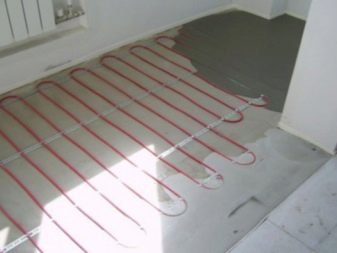

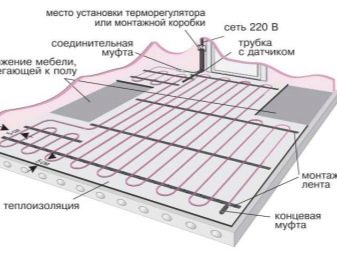

Kaapelilattialämmityksen asennus:

  1. Perustan valmistelu vaadittuun tilaan (tasainen, puhdas);
  2. Vedeneristys asennetaan kylpyhuoneisiin ja wc -tiloihin;

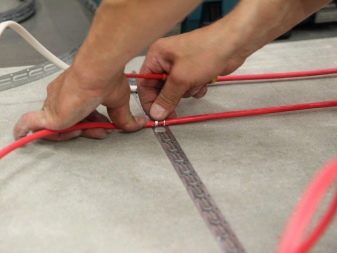

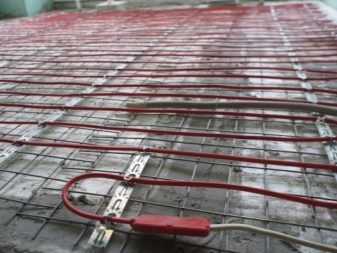

  3. Asennusteippi asennetaan ja kaapeli asetetaan tarvittavalla nousulla. Kaapelijohdon pää johdetaan ulos kytkentärasiaan, jossa termostaatti sijaitsee.

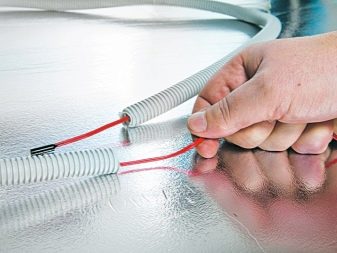

  4. Lämpötila-anturi on asennettu aaltoputkeen, jonka toinen pää on tukossa, ja se asetetaan kaapelien väliin 70-100 cm: n etäisyydelle seinästä. Putken toinen pää, jossa on anturi, työnnetään laatikkoon liitäntä termostaattiin.

Järjestelmän liittäminen verkkoon on mahdollista vasta, kun tasoite on kuivunut.

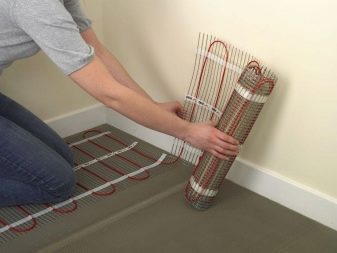

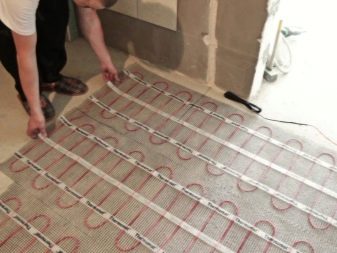

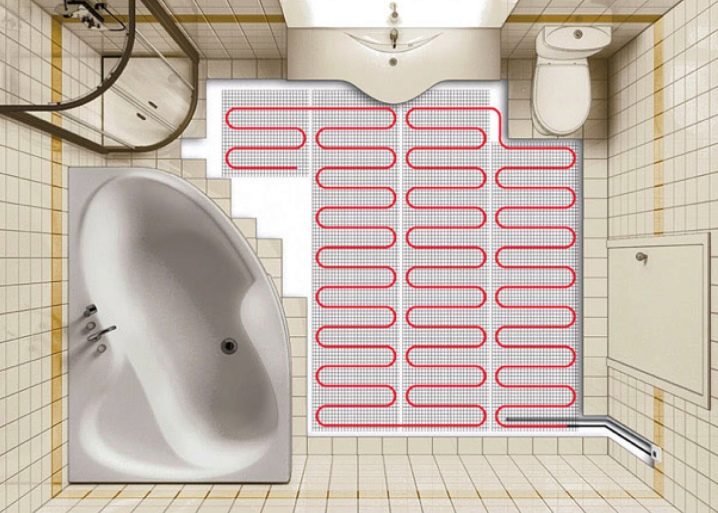

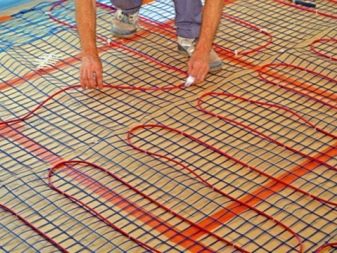

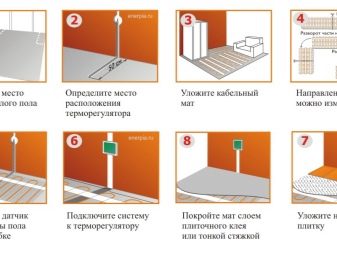

Lämmitysmattojen asennus:

  1. Matot asetetaan esivalmistetulle alustalle siten, että ne eivät mene päällekkäin, vaan koskettavat tiiviisti. Jos sinun on leikattava lasikuitu, ole varovainen, ettet vääristä lämmityskaapelia. Kun asennat termostaatin, jossa on yksijohtiminen kaapeli, kaapelijohtojen molempien päiden on mentävä termostaatin kanssa varustettuun laatikkoon. Kaksijohtimisen kaapelin tapauksessa riittää, että johdat termostaattiin vain yhden johdon.
  2. Matto asetetaan erityiselle liimalle (liimakerros – 2-3 mm), painamalla sitä hieman lattiaan.
  3. Lämpötila -anturi asennetaan aaltoputkeen lämmityselementtien kierrosten väliin. Toinen kaapeliputki on kytketty lämpötilansäätimeen.
  4. Tämän jälkeen järjestelmän toiminta on testattava testerin avulla..

Jos lattialämmitys on tarkoitettu asennettavaksi laattojen alle, on toimivuustarkastuksen jälkeen mahdollista jatkaa lattianpäällysteen asentamista. Laminaatti- ja parkettilaudoissa on testin jälkeen tehtävä 1,5-2,5 cm: n tasoitus, lattiapäällyste asetetaan vasta, kun tasoite on täysin kuiva.

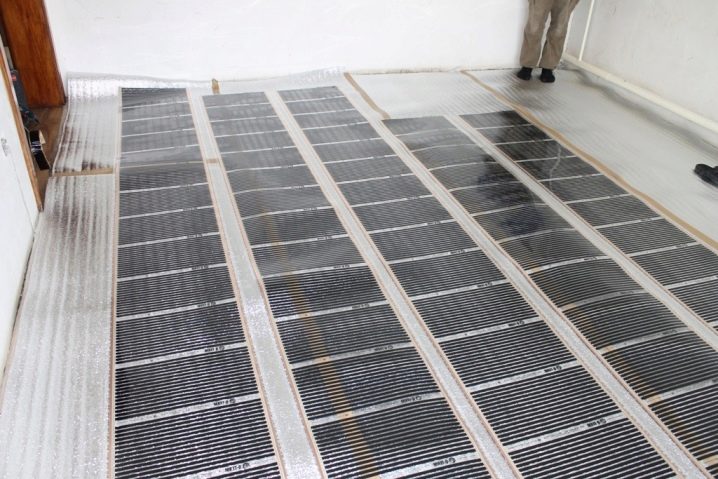

Infrapunakalvon asennus:

  • Ensin sinun on asennettava kytkentärasia, jossa on termostaatti. Strobe leikataan seinään kalvon ja anturin yhdistämiseksi termostaattiin. Reititämme virtajohdon kytkentärasiaan.
  • Lattian pohja on peitetty lämpöä eristävällä kerroksella (enintään 5 mm paksu). Materiaalin liitokset kiinnitetään teipillä.
  • Infrapunakalvo on asetettava lämmityselementit alaspäin. Reunat kiinnitetään myös teipillä, jotta siirtymiä ei tapahdu. Nauhat on järjestettävä siten, että koskettimet ovat lähempänä termostaattia.

  • Sähköisten koskettimien ja asennusjohdon liittäminen seinään, eristämällä ne edelleen bitumieristeellä. Asennusjohdot johdetaan kytkentärasiaan.
  • Lämpötila -anturi on asennettu infrapunalattian toiseen osaan vastaanottamaan paremmin tietoja pinnan kuumenemisesta.
  • Yhteystestaus. Jos kaikki on kunnossa, järjestelmä on sammutettava.
  • Peitä muovikelmulla.
  • Pintamaalin asettaminen.

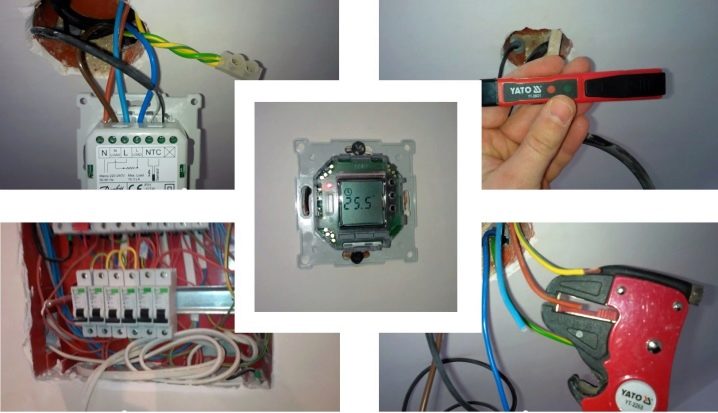

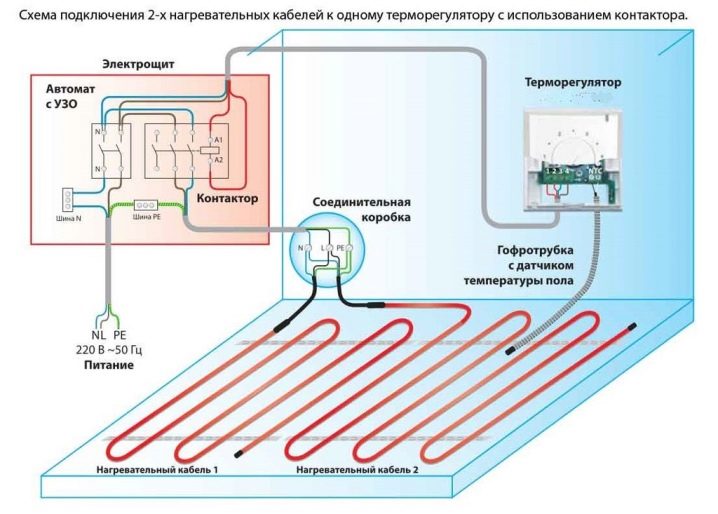

Sähköliitäntäkaavio

Tämä asennuksen osa on kriittisin. Sähköliitäntä vaatii peräkkäiset toimet:

  1. Kaapeleiden ja johtojen testaus järjestelmän resistanssille (yleismittarilla) ja mattojen eristykselle (megohmometrillä).

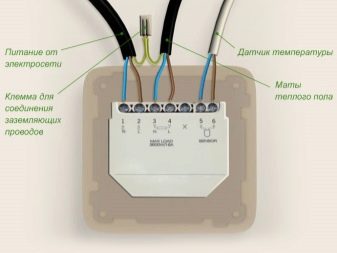

  2. Lämpötila -anturin, termostaatin ja virtajohdon liittäminen. Tämä on tehtävä ETP -järjestelmän ohjeiden mukaisesti..
  3. Kaapelin ja virtajohdon lisämaadoitus, joka suoritetaan kiinnittämällä nämä elementit suojaliittimeen.

Lämpötila -anturi kytketään termostaattiin ohjeiden mukaisesti, minkä jälkeen lämmitysjärjestelmä kytketään katkaisijaan. Järjestelmän ensimmäinen käynnistys suoritetaan vasta, kun tasoite on täysin kuivunut..

Liitäntäkaaviot vaihtelevat lämmitykseen käytettävän sähkölattian mallista riippuen. ETP: n liittäminen on paljon helpompaa kuin vesilattian liittäminen. Lisäliitäntöjä ei tarvita (esimerkiksi sähkökattilaan), vaan vain verkkovirtaan.

Kaapelijärjestelmän liittäminen:

  1. Lämpötila -anturi on asennettu aallotettuun putkeen ja se sopii seinään valmistettuun uraan.
  2. Elektrodijohto on kytketty termostaattiin. Johto on kiinnitetty lämmityselementtien kierrosten väliin.
  3. Viimeisessä vaiheessa lämmitysjärjestelmä tarkistetaan testerillä. Vain jos voit testata ja tarkistaa lukemat opetuslukemien kanssa, voit asettaa tasoituksen.

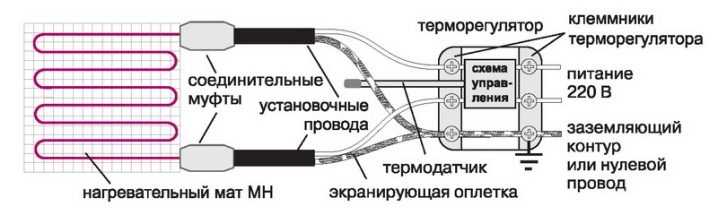

Lämmitysmatot:

  1. Aluksi määritetään termostaatin sijaintialue.
  2. Matot asetetaan asennusohjeiden mukaisesti.
  3. Aaltoputkeen asetettu lämpötila -anturi on kiinnitetty järjestelmän kierrosten väliin.

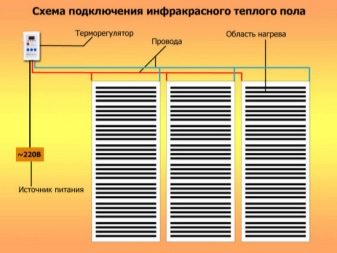

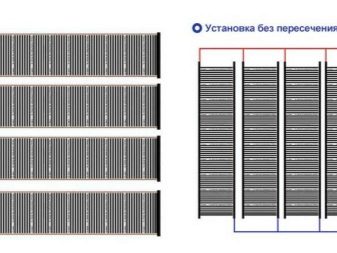

Kalvopohjaliitäntä:

  1. Ensinnäkin on tarpeen yhdistää kaikki kalvon rivit. Voit käyttää vain niitä lattialämmityksen mukana toimitettuja liittimiä. Filminauhat on kytketty rinnakkain. Kaikki koskettimet on eristettävä päällysteillä.
  2. Lämmöneristävän alustan keskelle on tehty tasku lämpöanturin asentamista varten.
  3. Lämpötila -anturin ja lämpökalvon liittäminen termostaattiin ja koko järjestelmä sähköverkkoon katkaisijan kautta.

Varmistaaksesi, että järjestelmä toimii, sinun on kytkettävä lämmitys päälle täydellä teholla ja odotettava muutama minuutti. Ei saa olla kipinöitä tai epämiellyttäviä hajuja. Kun olet testannut järjestelmän toimivuuden, voit jatkaa lattianpäällysteen asentamista.

Ohjauslohko

Lattialämmitysjärjestelmää säätelee sähkölaite. Voit kytkeä lämmityksen päälle ja pois päältä, säätää huonelämpötilaa ja myös säätää järjestelmän automaattista käynnistymistä ja sammuttamista.

Sähköisiä lattiaohjauspaneeleja on useita:

  • Sähkömekaaninen säädin on helpoin tapa hallita. Sen tehtävänä on ohjata järjestelmän lämmitystä ja sammutusta. Säädintä ohjataan käsin. Säätimeen on liitetty pyörä, joka ylläpitää lattianpäällysteen lämpötilaa. Yksinkertaisen rakenteensa ansiosta sähkösäätimellä on alhaisin omakustannushinta ja se on vähemmän altis rikkoutumiselle..
  • Digitaalinen paneeli ohjaus toimii samalla tavalla kuin edellinen säädin. Ainoa ero on, että säätöä ei suoriteta pyörällä, vaan painikkeella tai kosketusnäytöllä. Ohjausyksikkö on varustettu sähköisillä antureilla, jotka mittaavat huoneen ilman lämpötilaa. Lämpötila -anturit välittävät tietoja termostaatille.
  • Ohjelmoitava termostaatti tuotettu uusimman teknologian mukaisesti. Saatavana on useita lämpötila -antureita, jotka välittävät kaikki ilmaisimet säätimelle, joka ylläpitää eri lämpötiloja eri huoneissa. Voit ohjata tällaista termostaattia Wi-Fi-verkon kautta älypuhelimella tai kannettavalla tietokoneella. Kun lähdet kotoa, voit sammuttaa sen kokonaan tai kytkeä sen haluttuun lämpötilaan ennen saapumista..

On suositeltavaa antaa etusija nykyaikaisille ohjauspaneeleille, jotka voidaan konfiguroida manuaalisesti. Käyttömukavuus ja käytännöllisyys sekä erilaiset värit auttavat sovittamaan ne mihin tahansa sisustustyyliin.

Yleiset virheet

Aivan ensimmäiseksi virheeksi voidaan pitää sähkölattian asentamista raskaan massiivisen kuulokkeen alle. Materiaalien painon vuoksi lattian jäähdytys on riittämätöntä, mikä johtaa ylikuumenemiseen ja lämmityselementtien hajoamiseen.

Kaapelin taipuminen ja taivuttaminen johtaa koko lämmitysjärjestelmän rikkoutumiseen. Jos käytetään kalvon lämmitysmenetelmää, järjestelmä voi vioittua lämmityskalvon vaurioitumisen vuoksi..

Eristysvastuksen väärä ohjaus asennuksen aikana on myös yleinen virhe aloittelijoille. Arvo ei saa poiketa ilmoitetusta valmistajasta enempää kuin 10 prosenttia. Muuten ETP -toimintahäiriöt odottavat sinua..

Lämpötila -anturia ei saa kaataa tasoitukseen. Se on asennettu aallotettuun putkeen, joka asetetaan tasoitukseen. Tasoitetun anturin rikkoutumisen korjaaminen vaatii paljon vaivaa..

Infrapunakalvon asennus edellyttää kalvon jännitteisten osien eristämistä. Jos näin ei tehdä, vuotaa jatkuvasti virtaa ja virta katkeaa järjestelmästä. Älä katkaise lämmitysmattoon asennettua kaapelia. On tarpeen mitata oikein lämmitysalue ja on parempi jättää osa huoneesta ilman lämmitintä.

Suositukset

Sähköisen lattialämmityksen asentaminen omin käsin ei ole niin helppoa. Tällöin sinun on otettava huomioon joitakin hyödyllisiä suosituksia:

  • Muista noudattaa valmistajan ohjeita asennuksen aikana;
  • Kaksijohtimista kaapelia ei saa leikata;
  • Kun asennat, älä astu kaapelin päälle, se voi johtaa sen rikkoutumiseen;
  • On suositeltavaa asentaa lattialämmitys lämpimänä vuodenaikana;
  • Sähkölattian kalvon koko saa olla enintään 15 m;
  • Maadoitus ETP: tä liitettäessä on edellytys;
  • Kalvomateriaalien kiinnittäminen metallituotteisiin on kielletty;
  • Kalvolämmitystä ei suositella asennettavaksi lämmittimien, takkojen lähelle.

Jos noudatat ohjeita ja suhtaudut vastuullisesti sähkölattian asennustekniikkaan, tämä lämmitys täyttää odotuksesi..

Lisätietoja lämpimän sähkölattian asentamisesta on seuraavassa videossa.
